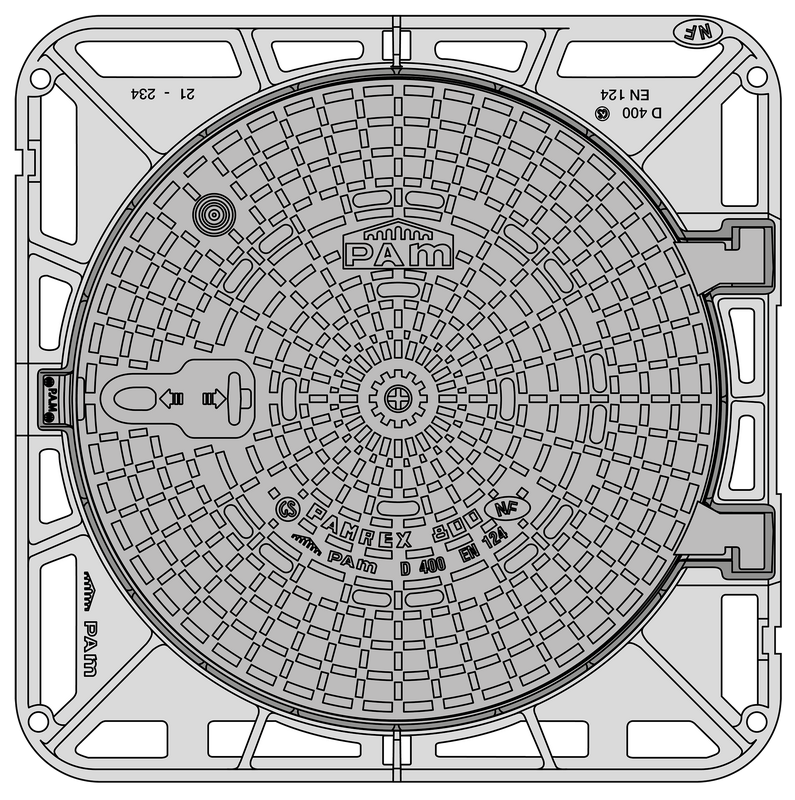

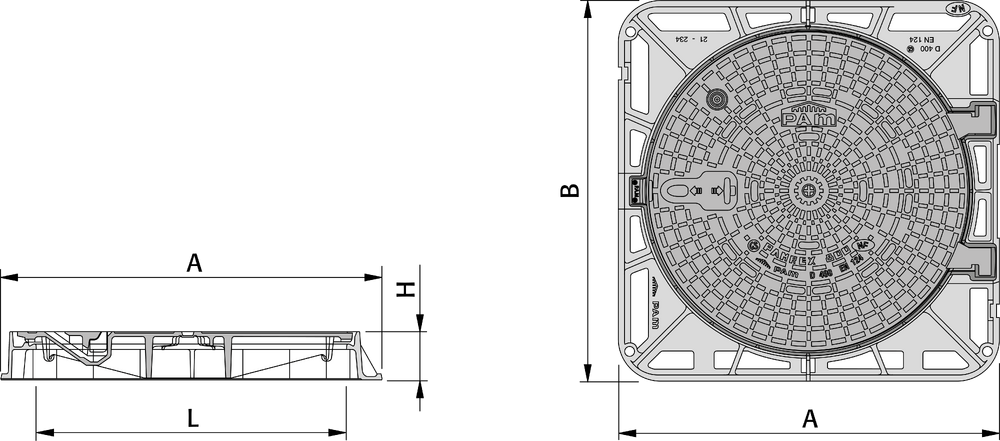

  2.1.16 Schachtabdeckungen PAMREX 800

mit quadratischem Rahmen
PR80QD400 RQ

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Mit quadratischem Rahmen
  • Für viel Verkehr
  • Öffnungswinkel 130°
  • Sichheitsarretierung bei 90°
  • Dämpfende Elastomereinlage, austauschbar
  • Klasse D 400 nach EN 124
  • Öffnung 800 mm
  • Aus duktilem Gusseisen
  • Frei gelagertes Gelenk

Zubehör

  • Schlüssel 5-kant
  • Verriegelungsset PAMREX 800
  • SCS-Schlüssel
  • SCS-Verriegelungsset PAMREX 800
  • Öffnungswerkzeug
  • Schmutzfänger PAMREX 800 belüftet
  • 2 Stopfen für Gelenkabdeckung
  • Gasfeder für PAMREX 800
  • Gasfederset für PAMREX 800
  • Elastomereinlage PAMREX 800

Details Register 2.9

Auf Anfrage

  • Ortsname, Wappen oder Beschriftung auf der Schachtabdeckung
  • In 140 RAL-Farben erhältlich 2.9.90

Artikel-Nr.

Lüftung

A x B

H

L

Deckel

Gesamt

kg

kg

PR80QD400 RQ

–

1000 x 1003

125

800

75

131

PR80QD400 RQ V

◉

1000 x 1003

125

800

74

131

Hinweis

Deckel ohne Lüftung sind nicht für Schmutzfänger vorgesehen.

Der Gasfederstab aus rostfreiem Stahl erleichtert das Öffnen, reduziert die Kräfte und dämpft die Belastungen, die beim Schliessen des Deckels auf den Schacht wirken.

Kraftaufwand beim Öffnen: 37 kg ohne Gasfederstab, 17 kg mit Gasfederstab.

Ausschreibungstext

Schachtabdeckung Wild PAMREX 800, D 400 EN 124. Rahmen quadratisch aus duktilem Gusseisen mit dämpfender SBR ­Einlage und integriertem Gelenk. Deckel mit oder ohne Lüftung aus duktilem Gusseisen. Öffnung mit Gelenkhalterung bis 130°, mit Sicherheitsarretierung bei 90°.

Alle Masse in mm - Änderungen vorbehalten
