Schachtguss

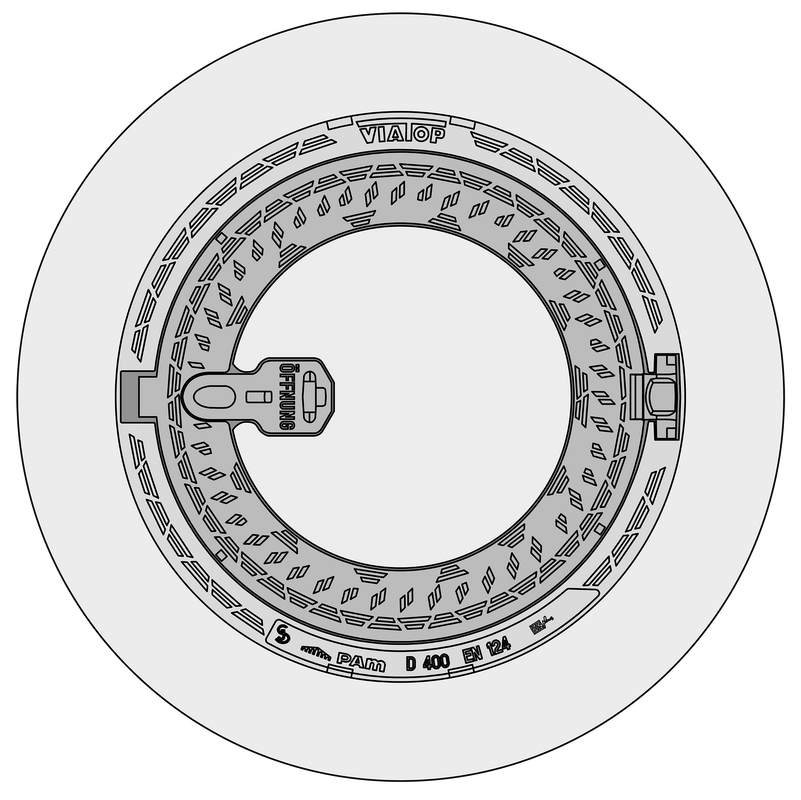

  2.1.33 Schachtabdeckungen VIATOP 600

mit Betonsockel und Betonfüllung
VT61RD400 SB BF

Produktmerkmale

  • Mit Betonsockel
  • Mit Betonfüllung
  • Für viel Verkehr
  • Öffnungswinkel 130°
  • Sicherheitsarretierung bei 90°
  • Dämpfende Elastomereinlage, austauschbar
  • Klasse D 400 nach EN 124
  • Öffnung 610 mm
  • Aus duktilem Gusseisen
  • Frei gelagertes Gelenk
  • Rutschsicheres Oberflächendesign

Zubehör

  • Schlüssel 5-kant
  • Verriegelungsset VIATOP 600
  • SCS-Schlüssel
  • SCS-Verriegelungsset VIATOP 600
  • Öffnungswerkzeug
  • Schmutzfänger VIATOP 600 belüftet und Einlaufrost
  • Ringschmutzfänger VIATOP 600 belüftet und Einlaufrost
  • Abdeckblech VIATOP
  • Elastomereinlage VIATOP 600

Details Register 2.9

A

H

L

S

Deckel

Gesamt

kg

kg

1050

200

610

30–50

73

250

1050

200

610

30–50

72

249

Hinweis

Deckel ohne Lüftung sind nicht für Schmutzfänger vorgesehen.

Ausschreibungstext

Schachtabdeckung Wild VIATOP 600, D 400 EN 124. Rahmen rund aus duktilem Gusseisen mit dämpfender SBR Einlage und integriertem Gelenk auf Betonsockel. Deckel mit oder ohne Lüftung aus duktilem Gusseisen mit Betonfüllung. Öffnung mit Gelenkhalterung bis 130°, mit Sicherheitsarretierung bei 90°.

Alle Masse in mm - Änderungen vorbehalten
