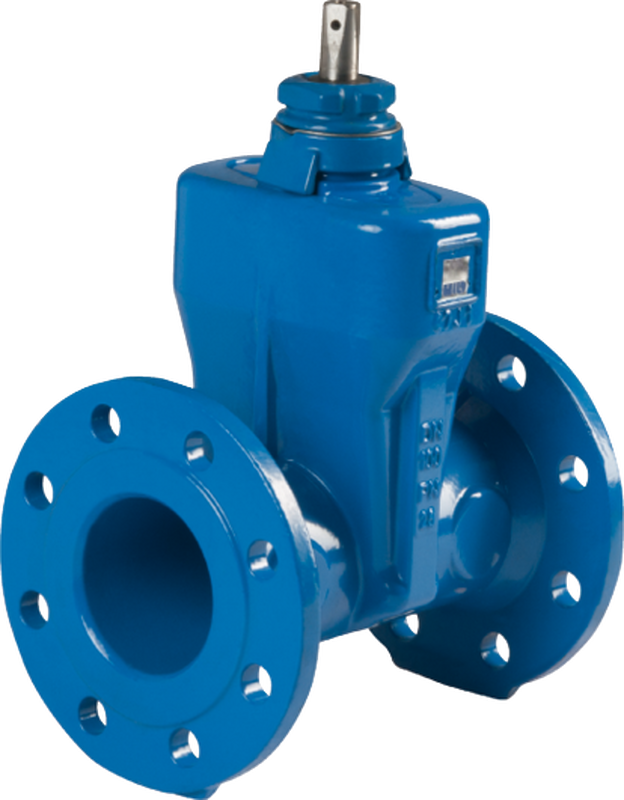

Wasser
mit Flanschen
Typ 2021 PN 25
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
PN |
L |
h1 |
D |
b |
□a |
kg |
NPK-Nr. | |||
|
2021 65 25 |
65 |
25 |
270 |
283 |
185 |
19.0 |
17 |
15.0 |
- |
|||
|
2021 80 25 |
80 |
25 |
280 |
275 |
200 |
19.0 |
17 |
16.5 |
- |
|||
|
2021 100 25 |
100 |
25 |
300 |
322 |
235 |
19.0 |
19 |
21.5 |
- |
|||
|
2021 125 25 |
125 |
25 |
325 |
383 |
270 |
19.0 |
19 |
31.0 |
- |
|||
|
2021 150 25 |
150 |
25 |
350 |
410 |
300 |
20.0 |
19 |
41.0 |
- |
|||
|
2021 200 25 |
200 |
25 |
400 |
515 |
360 |
22.0 |
24 |
76.0 |
- |
Werkstoffe und Konstruktion
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Spindel |
Z20C13 |
|
2 |
Verschlussmutter |
EN GJS-400-15 |
|
3 |
Klemmstück |
CuZn39Pb2 |
|
4 |
Gehäuse |
EN GJS-400-15 |
|
5 |
Spindelmutter |
Cu Zn40Pb2 |
|
6 |
Dichtkeil |
EN GJS / EPDM |
|
7 |
Kopfstück |
EN GJS-400-15 |
|
8 |
Verschlussbügel |
EN GJS-400-15 |
|
9 |
Dichtung |
Chloropren CR |
|
10 |
O-Ring |
NBR |
|
11 |
Klemmstück |
Z6CN18.8 |
|
12 |
Dichtung |
NBR |
|
13 |
Dichtung |
PA 6-6 |
|
14 |
Zentrierring |
PA 6-6 |
|
15 |
Dichtung |
EPDM |
|
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
Zeta | |
|
40 |
25 |
40 |
12.5 |
0.24 |
|
|
50 |
30 |
50 |
12.5 |
0.25 |
|
|
65 |
35 |
65 |
17.0 |
0.19 |
|
|
80 |
50 |
80 |
17.0 |
0.18 |
|
|
100 |
60 |
100 |
23.0 |
0.16 |
|
|
125 |
60 |
125 |
28.0 |
0.12 |
|
|
150 |
80 |
150 |
32.0 |
0.10 |
|
|
200 |
120 |
200 |
33.0 |
0.07 |
|
|
250 |
130 |
250 |
41.5 |
0.06 |
|
|
300 |
160 |
300 |
50.0 |
0.05 |
Alle Masse in mm - Änderungen vorbehalten
