Wasser

  5.4.30 Schieber ecoline®

mit PE-Schweissenden
Typ 2024 PE

Produktmerkmale

  • Gehäuse aus duktilem Gusseisen
  • Vollschutz Epoxy-Pulverbeschichtung nach den Richtlinien der GSK
  • Werkseitig montierte, zugsichere Schweissenden aus PE MRS100 S5/SDR11
  • Mehrfache Muffen- oder Spiegelschweissung möglich

Zubehör

  • Einbaugarnituren
  • Handrad
  • Strassenkappen

Details

Register 5.9



DN

d

PN



Lu

L



h1

h

□ a



kg

NPK-Nr.

65

75

16



159

760



283.0

60.0

17



12.4

813.115

80

90

16



135

780



275.0

66.0

17



12.6

813.116

100

110

16



138

800



322.0

77.5

19



16.0

813.117

125

125

16



144

825



382.5

85.0

19



22.6

813.118

125

140

16



158

880



373.5

94.0

19



26.0

813.121

150

160

16



159

920



410.0

105.0

19



31.0

813.122

* 2024 140PE = 2024 125PE + d140

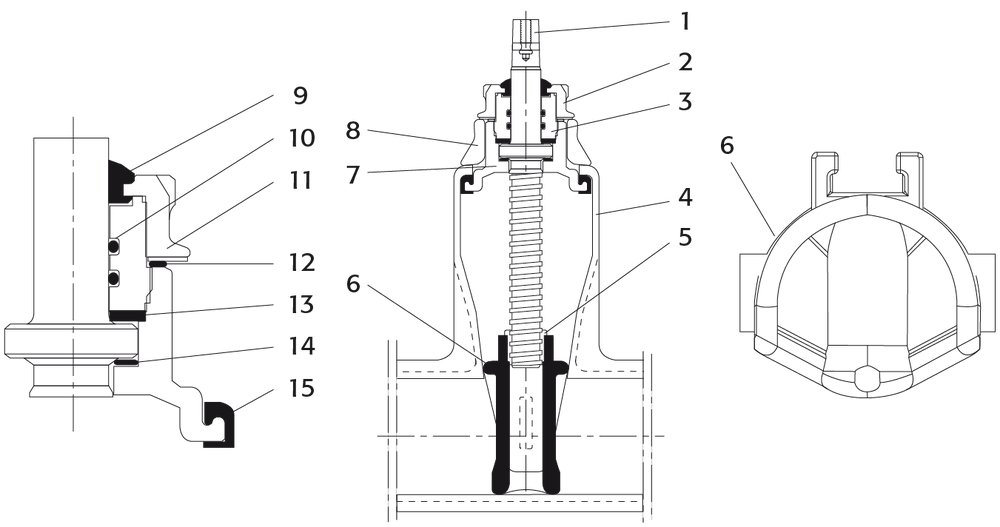

Werkstoffe und Konstruktion

Benennung

Werkstoffe

1

Spindel

Z20C13

2

Verschlussmutter

EN GJS-400-15

3

Klemmstück

CuZn39Pb2

4

Gehäuse

EN GJS-400-15

5

Spindelmutter

Cu Zn40Pb2

6

Dichtkeil

EN GJS / EPDM

7

Kopfstück

EN GJS-400-15

8

Verschlussbügel

EN GJS-400-15

9

Dichtung

Chloropren CR

10

O-Ring

NBR

11

Klemmstück

Z6CN18.8

12

Dichtung

NBR

13

Dichtung

PA 6-6

14

Zentrierring

PA 6-6

15

Dichtung

EPDM

d

Drehmoment Nm

Max. Drehmoment Nm

Drehzahl zur Schliessung

Zeta

65

75

50

70

17

0.21

80

90

50

80

17

0.19

100

110

60

100

23

0.16

125

125

60

125

28

0.18

150

160

80

150

32

0.10

Alle Masse in mm - Änderungen vorbehalten
