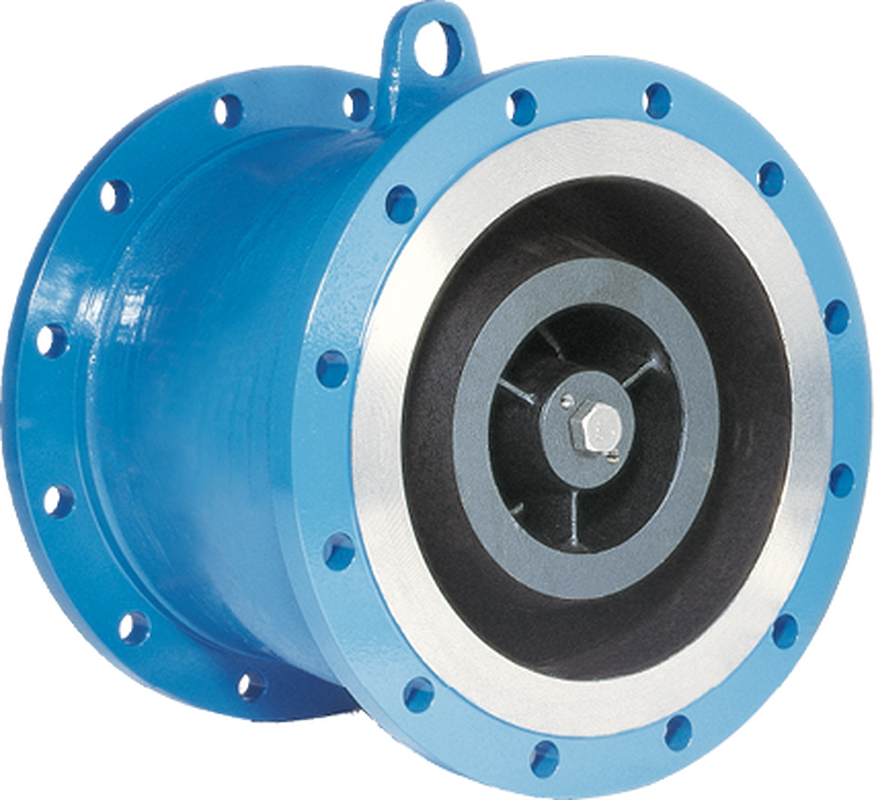

  9.1.3 Düsenrückschlagventile

mit Flanschen
Typ NRV-B

Produktmerkmale

  • Aus Edelstahl (V4A) oder Stahlguss (S)
  • Vollschutz Epoxy-Pulverbeschichtung nach den Richtlinien des GSK
  • Sitz, Ventilteller und Feder aus Edelstahl
  • Schlagfreies Schliessen
  • Sehr niedriger Druckverlust
  • Ringförmiger Ventilteller
  • Reibungsfreie Ventiltellerführung
  • Metallisch dichtend
  • Wartungsfrei

Verbindungen & Zubehör

Auf Anfrage

  • Bis DN 2200
  • Bis PN 400
  • Sonderbaulängen



Bitte füllen Sie unser Spezifikationsformular aus.



Montage- und Betriebsanleitung​

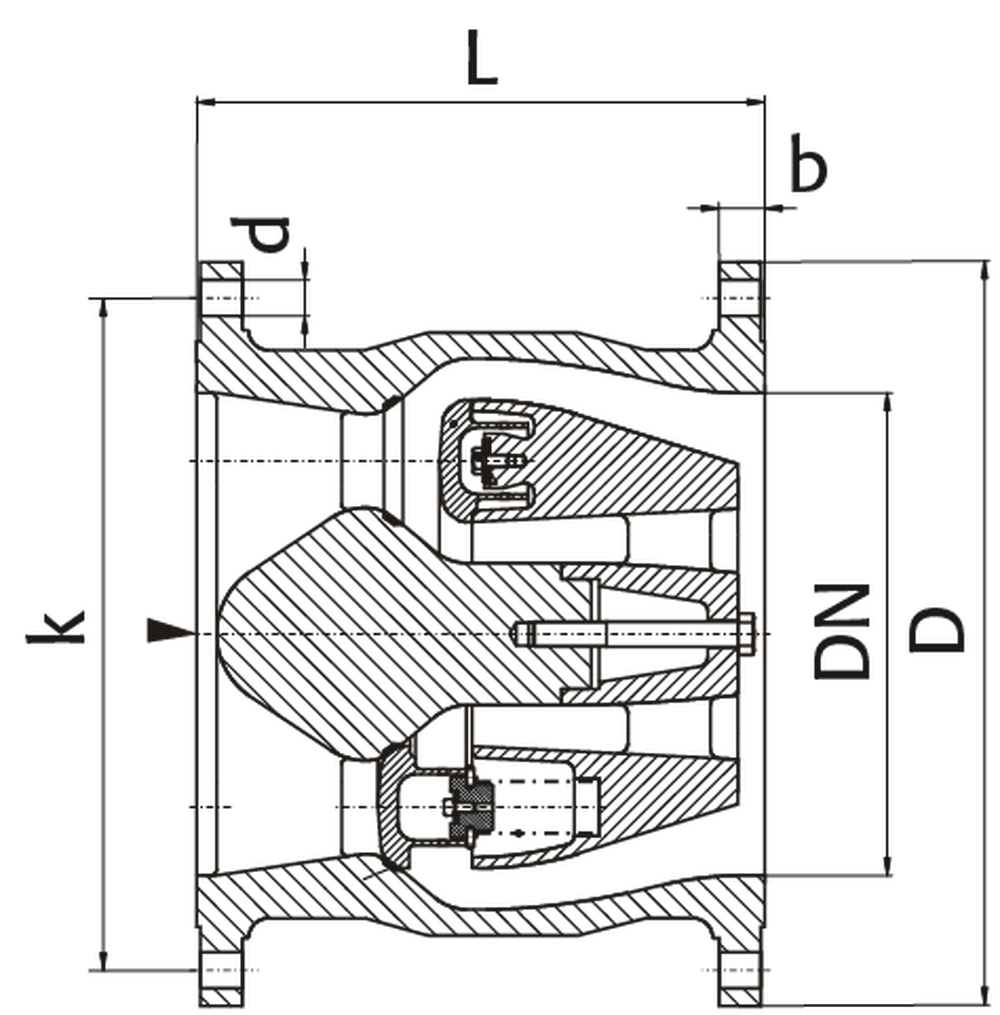

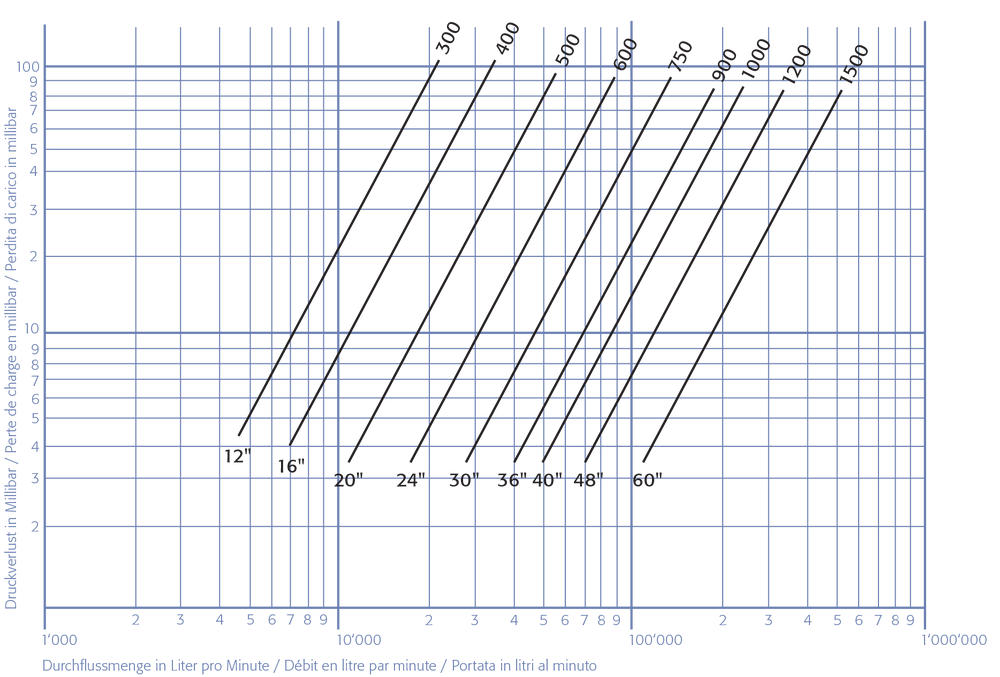

DN

PN

L

D

k

b

d



kg

NPK-Nr.

DS (2D)SA (2D)VA (2D)

300

10

350

445

400

26

22



160

-

300

16

350

460

410

28

26



175

-

350

10

405

505

460

26

22



220

-

350

16

405

520

470

36

28



240

-

400

10

455

565

515

26

26



350

-

400

16

455

580

525

32

30



350

-

500

10

570

670

620

28

26



530

-

500

16

570

715

650

36

33



570

-

600

10

685

780

725

34

30



900

-

600

16

685

840

770

40

36



900

-


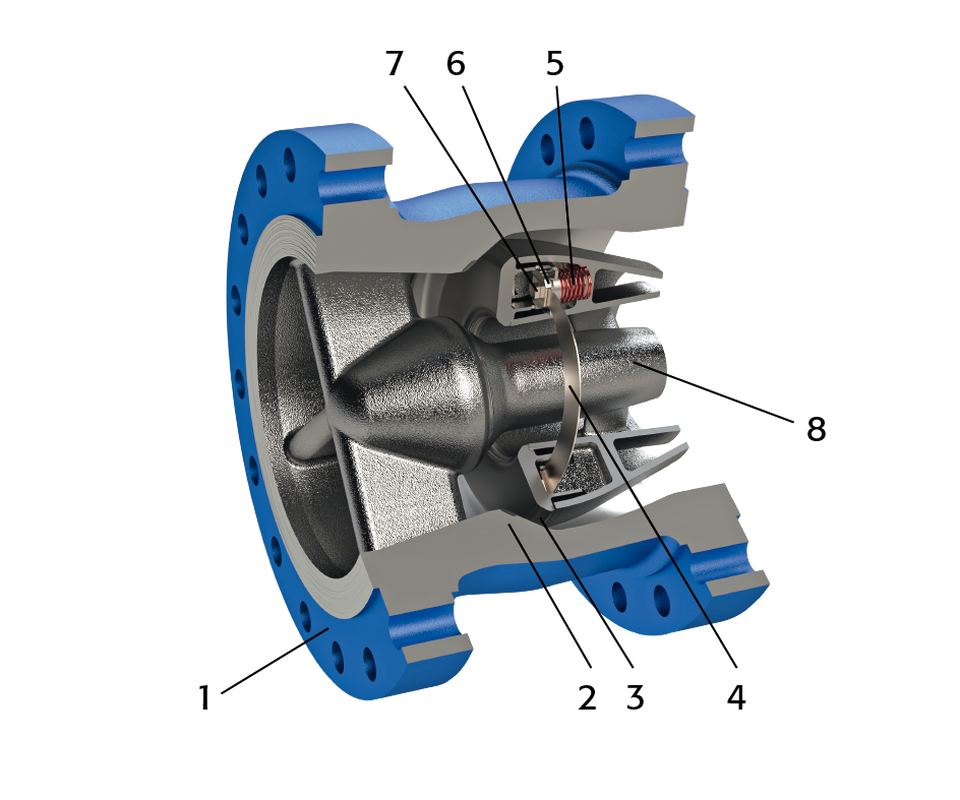

Werkstoffe und Konstruktion

Benennung

Werkstoffe

V4A



S

1

Gehäuse

ASTM A351 CF8M



ASTM A216 WCB

2

Sitz

316 SS



316 SS

3

Teller

ASTM A351 CF8M



ASTM A351 CF8M

4

Düsenring

ASTM A351 CF8M



ASTM A216 WCB

5

Feder

316 SS



316 SS

6

Lenkerführung

316 SS



316 SS

7

Sechskantschraube

ASTM A320 B8M



ASTM A320 B8M

8

Ventilbolzen

ASTM A320 B8M



ASTM A320 B8M

Alle Masse in mm - Änderungen vorbehalten
