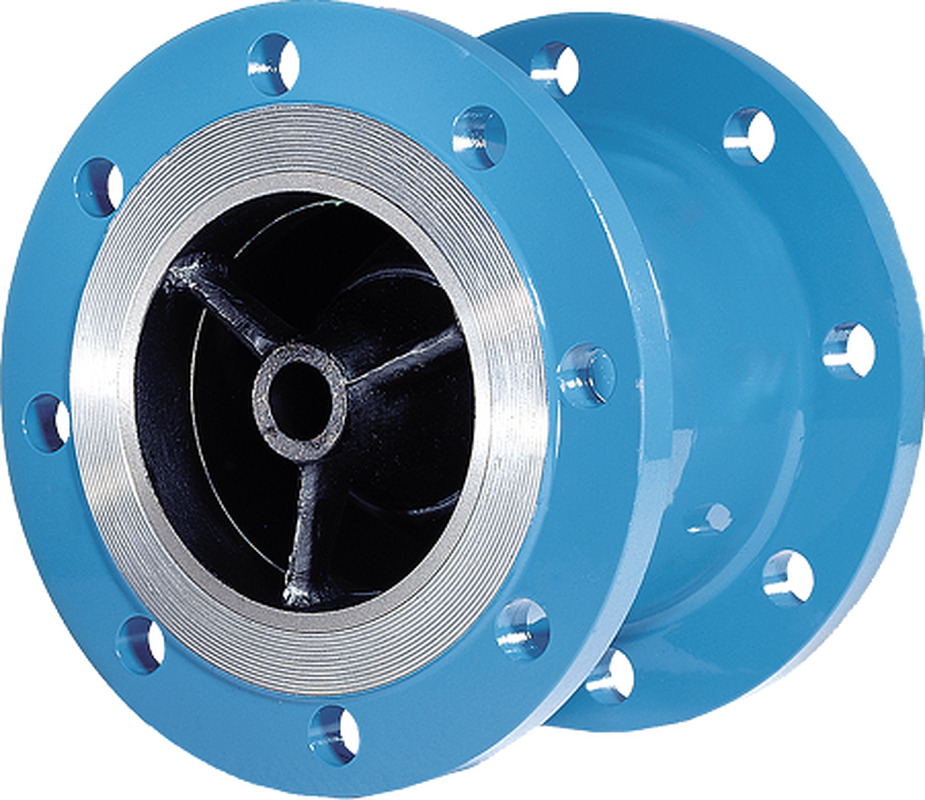

  9.1.1 Düsenrückschlagventile

mit Flanschen
Typ NRV-Z

Produktmerkmale

  • Aus Edelstahl (V4A), duktilem Gusseisen (G) oder Stahlguss (S)
  • EKB-Aussenbeschichtung nach DIN 30677 für die Gussvarianten
  • Epimid-Innenbeschichtung nach W 270 für die Gussvarianten
  • Sitz, Ventilteller und Feder aus Edelstahl
  • Schlagfreies Schliessen

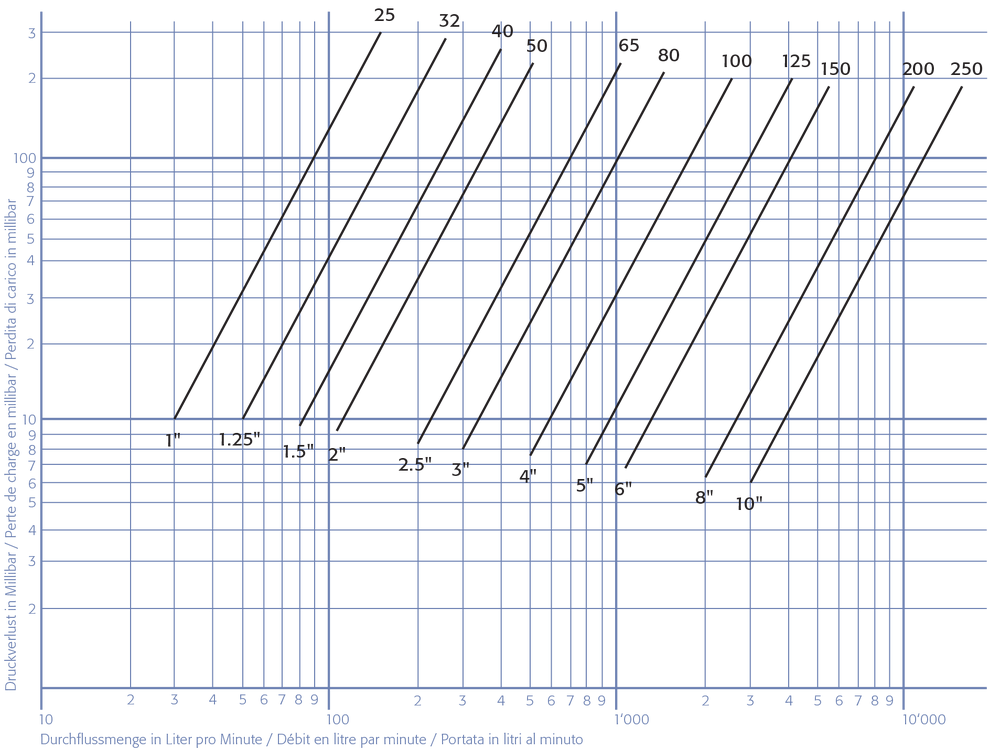

  • Sehr niedriger Druckverlust
  • Metallisch dichtend
  • Wartungsfrei

Verbindungen & Zubehör

Auf Anfrage

  • Bis PN 400
  • Andere Medien
  • Weich dichtend

Bitte füllen Sie unser Spezifikationsformular aus.

Einbau- und Bedienungsanleitung

DN

PN

L

D

k

b



d

kg

NPK-Nr.

DS (2D)SA (2D)VA (2D)3D

NRV-Z40

40

10/16

120

150

110

18



18

6

832.515

50

10/16

120

165

125

20



18

7

832.516

65

10/16

150

185

145

20



18

10

832.517

80

10/16

180

200

160

22



18

13

832.518

100

10/16

240

220

180

24



18

20

832.519

125

10/16

300

250

210

26



18

33

832.541

150

10/16

350

285

240

26



23

44

832.542

200

10

450

340

295

30



23

74

832.523

200

16

450

340

295

30



23

74

832.543

250

10

500

395

350

28



23

115

832.524

250

16

500

405

355

32



28

115

832.544


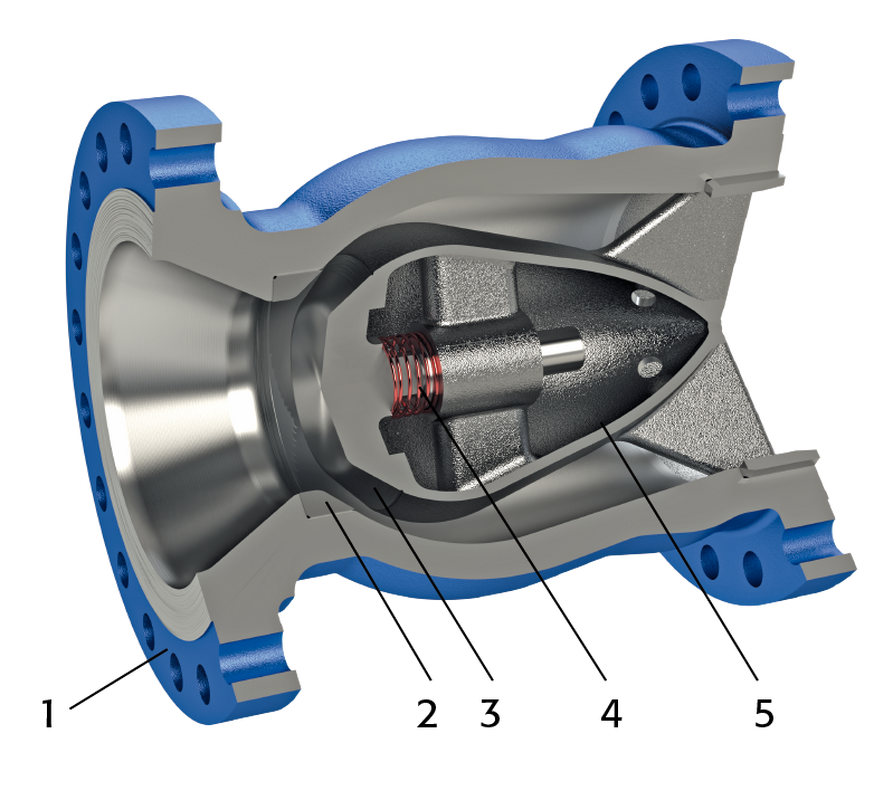

Werkstoffe und Konstruktion

Benennung

Werkstoffe

V4A

G

S

1

Gehäuse

GX5CrNiMoNb19-11-2

EN-GJS-400-15

GP240GH+N

2

Sitz

GX5CrNiMoNb19-11-2

X17CrNi16-2

X17CrNi16-2

3

Teller

X6CrNiMoTi17-12-2

X17CrNi16-2

X17CrNi16-2

4

Feder

X6CrNiMoTi17-12-2

X6CrNiMoTi17-12-2

X6CrNiMoTi17-12-2

5

Führung

GX5CrNiMoNb19-11-2

X17CrNi16-2

X17CrNi16-2

6

Düse

GX5CrNiMoNb19-11-2

EN-GJS-400-15

EN-GJS-400-15

Alle Masse in mm - Änderungen vorbehalten
