Produkte > Wasser > Sicherheitsarmaturen > Regelventile
  9.2.32 Regelventile

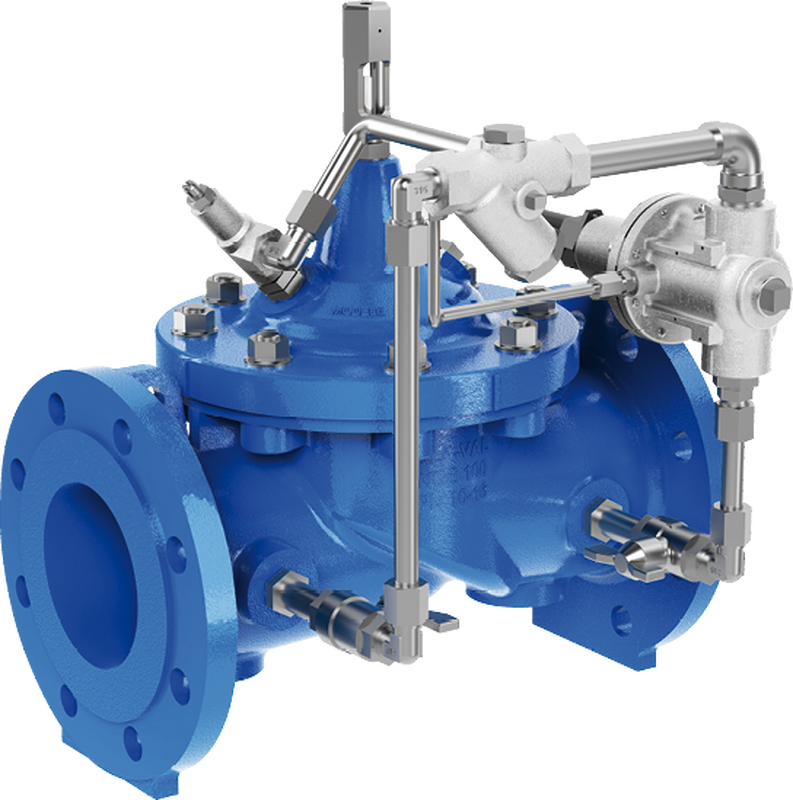

Druckhalte- / Sicherheitsventil
Typ 50-01

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Eingangsdruck p1 konstant
  • Ausgangsdruck p2 variabel
  • Gehäuse aus duktilem Gusseisen
  • Epoxy-Pulverbeschichtung nach den Richtlinien des GSK
  • Komplette Steuerleitung aus Edelstahl
  • SVGW-zertifiziert

Funktionsvarianten 9.2.33

Bauformen 9.2.40

Einbaumasse 9.2.45a – e

Wartung

  • Eine periodische Wartung ist notwendig

Zubehör

  • Antikavitationssitze
  • Autonome Zeitsteuerung
  • Durchflussmessung
  • Stellantrieb
  • Steuerung
  • Stromgenerator

Details Register 9.2.46a – c

Bitte füllen Sie unser Spezifikationsformular aus.




Armaturen Steuerleitung

1   Basisventil
2   Kugelhahn (A und C)
3   Steuerleitungsfilter
4   Pilotventil CRL – Eingansgdruckkontrolle
5   Drosselventil

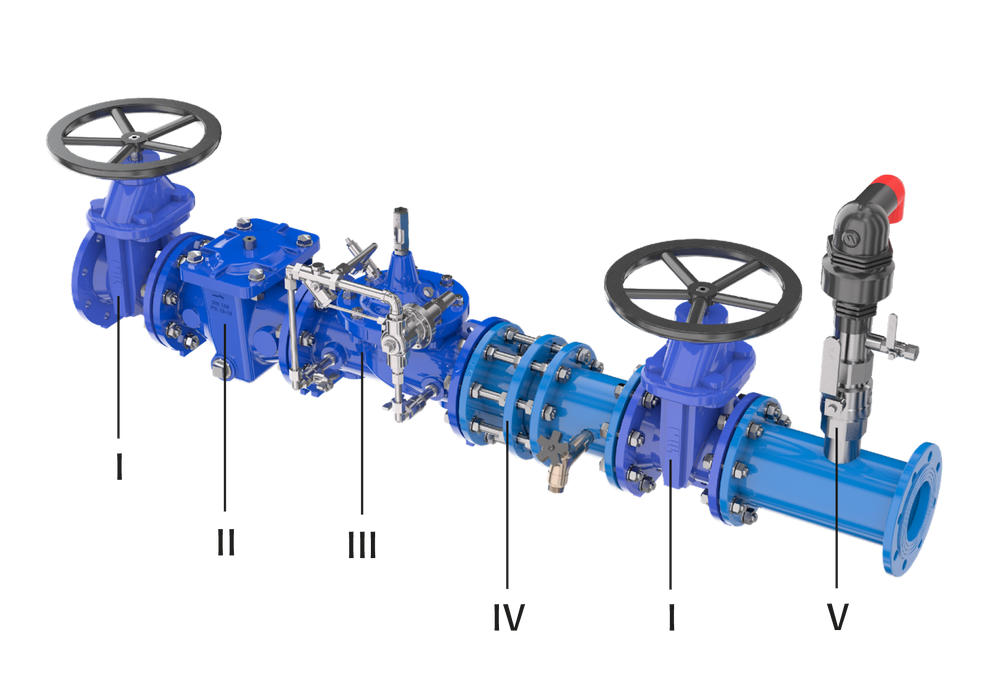

Einbauempfehlung
Um einen einwandfreien Betrieb und eine sorglose Wartung des Ventils zu gewährleisten, empfehlen wir den folgenden Einbau einzuhalten:


Rückstau, bzw. Eingangsdruck­haltung
I      Ein- und Ausgangsschieber
II     Schmutzfänger
III    Regelventil
IV    Ausbaustück
V    Be- und Entlüftungsventil (Optional)




Sicherheits- und Druckablassventil
V     Be- und Entlüftungsventil (Optional)
VI    Eingangsschieber
VII   Regelventil

Änderungen vorbehalten
