Steckmuffen, Einkammer längskraftschlüssig

4.1.22 Steckmuffen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Einkammer-Steckmuffensystem STANDARD
Für eine längskraftschlüssige Verbindung wird die Muffe anstelle einer Dichtung mit einer Schubsicherung STANDARD Vi ausgestattet (Schubsicherung mit Dichtfunktion)

Verbindungen & Zubehör

Schubsicherung STANDARD Vi 4.1.10
Muffenschutz 4.1.30 / 4.1.31
Werkzeuge 4.1.40a

Auf Anfrage

Grössere Nennweiten

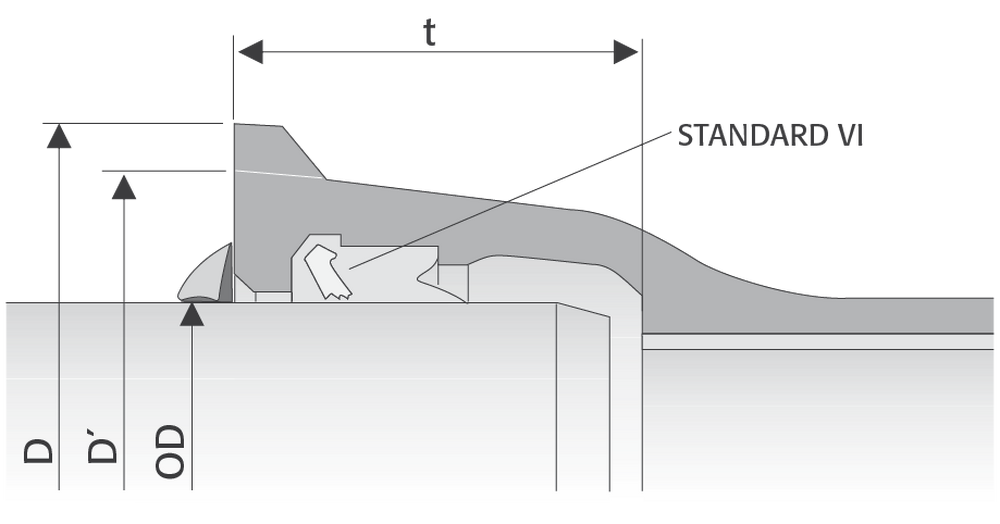

DN	D	D’	OD	t	Abwinkelbarkeit	Schubsicherung
80	168	144	98	92.5/85*	5°	STANDARD Vi
100	188	167	118	94.5/88*	5°	STANDARD Vi
125	215	193	144	97.5/91*	5°	STANDARD Vi
150	241	221	170	100.5/94*	5°	STANDARD Vi
200	294	275	222	106.5/100*	4°	STANDARD Vi
250	351	329	274	105.5/105*	4°	STANDARD Vi
300	408	385	326	107.5/110*	3°/2°*	STANDARD Vi
350	464	445	378	110.5/110*	3°/2°*	STANDARD Vi
400	515	495	429	112.5/112*	2°/1.8°*	STANDARD Vi
500	628	601	532	117.5/117.5*	2°/1.8°*	STANDARD Vi
600	737	712	635	132.5/132.5*	2°/1.8°*	STANDARD Vi
700	861	822	738	192/150*	2°/1.8°*	STANDARD Vi

Alle Masse in mm - Änderungen vorbehalten
