Steckmuffen, Doppelkammer längskraftschlüssig

4.1.25 Steckmuffen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

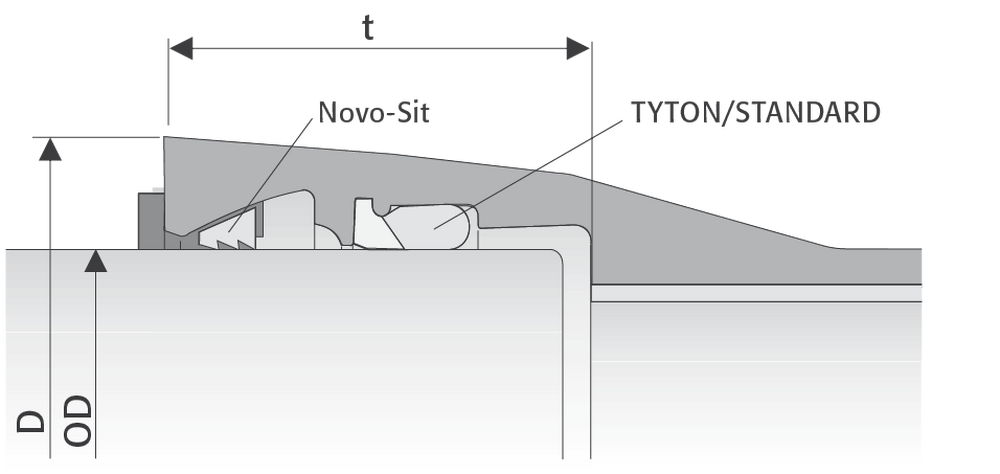

Doppelkammer-Steckmuffensystem nach DIN 28603 mit getrennter Dicht- und Schubsicherungsfunktion
Die hintere Dichtkammer wird mit einem Dichtring TYTON oder STANDARD bestückt
Die vordere Schubsicherungskammer wird für eine längskraftschlüssige Verbindung mit einer Novo-Sit Schubsicherung ausgestattet
Elektrisch nicht leitende Verbindung

Verbindungen & Zubehör

Dichtringe STANDARD oder TYTON 4.1.1 / 4.1.2
Schubsicherungen Novo-Sit 4.1.12
Muffenschutz 4.1.30 / 4.1.31
Werkzeuge 4.1.40a

DN	D	OD	t	Abwinkelbarkeit	Schubsicherung	Dichtring
150	230	170	148	3°	Novo-Sit	STANDARD
200	290	222	155	3°	Novo-Sit	STANDARD
250	350	274	166	3°	Novo-Sit	STANDARD
300	408	326	180	3°	Novo-Sit	STANDARD
350	463	378	184	3°	Novo-Sit	STANDARD
400	510	429	176	3°	Novo-Sit	STANDARD
500	625	532	200	2°	Novo-Sit	STANDARD
600	740	635	207	2°	Novo-Sit	STANDARD
700	855	738	256	2°	Novo-Sit	STANDARD

Alle Masse in mm - Änderungen vorbehalten
