Abwasser

  7.6.2 Ausbaustücke

Verstellbereich +/- 25 mm

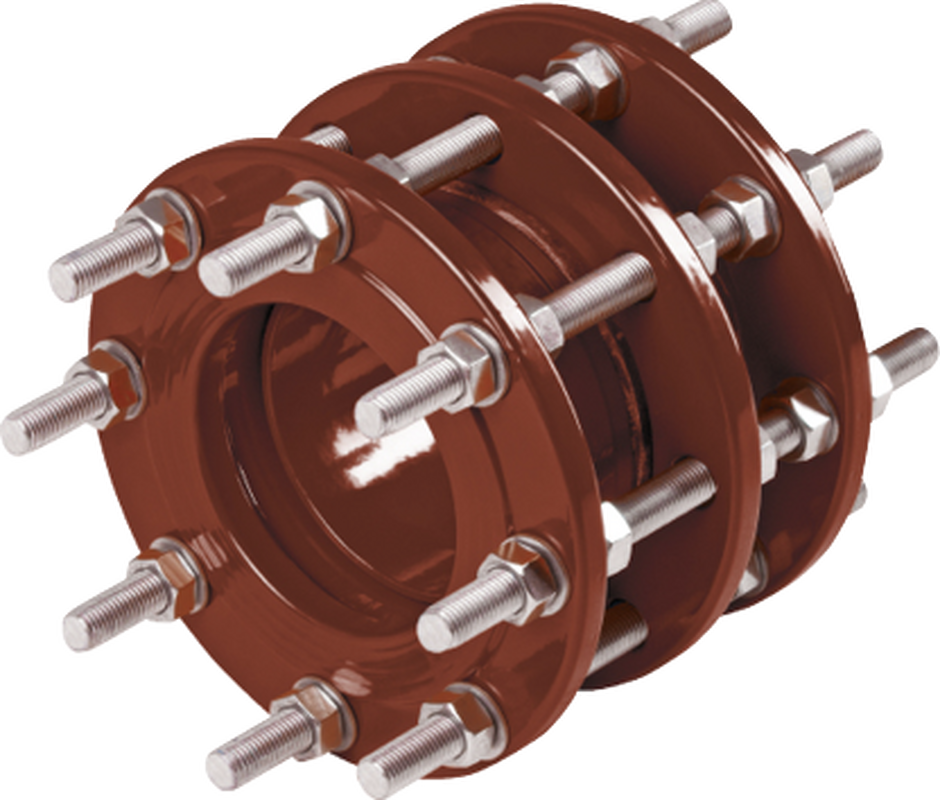

Typ PO INT

Produktmerkmale

  • Stahlschweisskonstruktion
  • Epoxy-Pulverbeschichtung rot
  • Gewindeanker verzinkt (V) oder aus Edelstahl (A2)
  • Feststellbar

Auf Anfrage

  • Höhere Drücke
  • Sonderausführungen
  • Speziallängen



Montage- und Betriebsanleitung

DN

PN

L

A

K

D

Gewindeanker

kg

50

10/16

180

310

125

165

4

10

65

10/16

180

310

145

185

4

12

80

10/16

200

330

160

200

8

17

100

10/16

200

330

180

220

8

20

125

10/16

200

330

210

250

8

25

150

10/16

200

340

240

285

8

33

200

10

220

360

295

340

8

42

200

16

220

360

295

340

12

46

250

10

220

360

350

395

12

60

250

16

230

390

355

405

12

75

300

10

220

380

400

445

12

66

300

16

250

410

410

460

12

83

350

10

230

380

460

505

16

87

350

16

260

430

470

520

16

115

400

10

230

410

515

565

16

115

400

16

270

450

525

580

16

144

500

10

260

430

620

670

20

148

500

16

280

480

650

715

20

228

600

10

260

450

725

780

20

194

600

16

300

510

770

840

20

315

700

10

260

450

840

895

24

252

700

16

300

510

840

910

24

344

800

10

290

480

950

1015

24

321

800

16

320

530

950

1025

24

415

900

10

290

480

1050

1115

28

382

900

16

320

545

1050

1125

28

484

1000

10

290

500

1160

1230

28

466

1000

16

340

570

1170

1255

28

640

1100

10

300

520

1270

1340

32

545

1100

16

340

595

1270

1355

32

785

1200

10

320

545

1380

1455

32

698

1200

16

360

630

1390

1485

32

1037

1400

10

360

590

1590

1675

36

951

1400

16

380

660

1590

1685

36

1202

1500

10

380

615

1700

1785

36

1135

1500

16

400

695

1710

1820

36

1525

1600

10

390

645

1820

1915

40

1388

1600

16

420

720

1820

1930

40

1791

1800

10

410

675

2020

2115

44

1710

1800

16

420

730

2020

2130

44

2118

Alle Masse in mm - Änderungen vorbehalten
