Abwasser

  9.1.2 Drosselsysteme

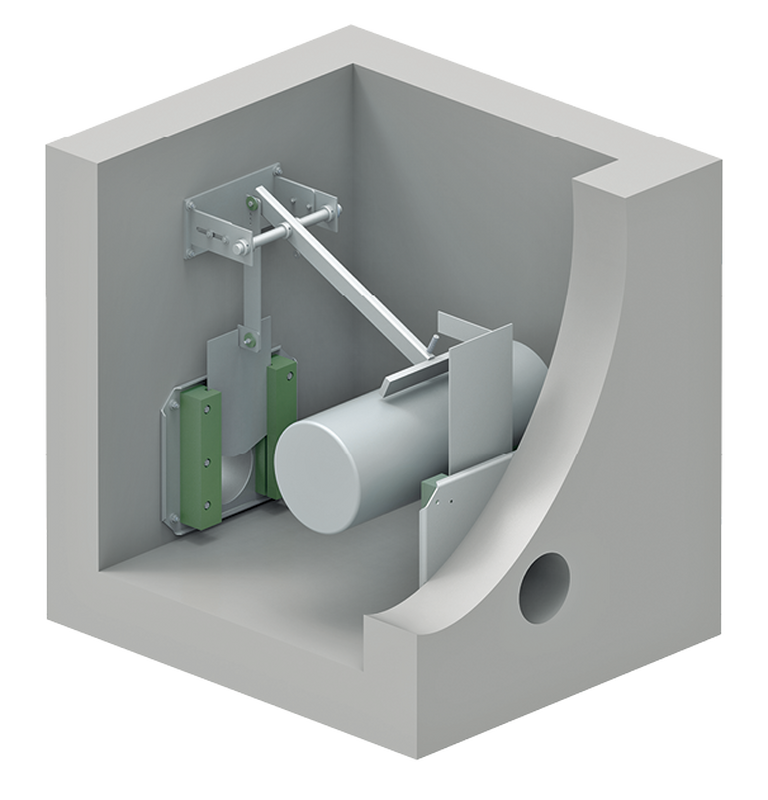

Schwimmerdrossel gehäuselos
Typ WSD G

Für die selbsttätige Regelung von Abflüssen aus Mischwasserkanalisationen und Regenrückhalteräumen, für grosse Abflussmengen und/oder sehr kleine Schächte.

Produktmerkmale

  • Bestehend aus Schwimmer, Einlauf- und Auslaufschieber
  • Abflussmengen von 5 – 2000 l/s
  • Mindestabflussmenge für Abwasser 10 l/s
  • Sohlsprungfrei
  • Steuergenauigkeit ±3,5% (bei Abflussmenge < 35 l/s: ±1.0 l/s)

Leistungsvergleich 9.1.30

Dimensionierung

  • Hydraulische Auslegung gemäss Kundenangaben

Werkstoffe

  • Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)
  • Führungen aus Kunststoff

Einbau

  • Montage der Regeltechnik direkt im Schacht, mit oder ohne Umgehungsleitung
  • Betriebsfertige Montage erfolgt im bauseits vorbereiteten Schacht durch unsere Monteure


Planungshilfe
Schachtabmessungen betragen, abhängig von den Leistungsdaten der Drossel, ca. 2,0 x 1,5 x 1,8 m (LxBxH)





Bitte ergänzen




h max



Q



Qab





DN1



DN2



Änderungen vorbehalten
