Abwasser

  9.1.21 Drosselsysteme

Abflussregulator für Trockenaufstellung

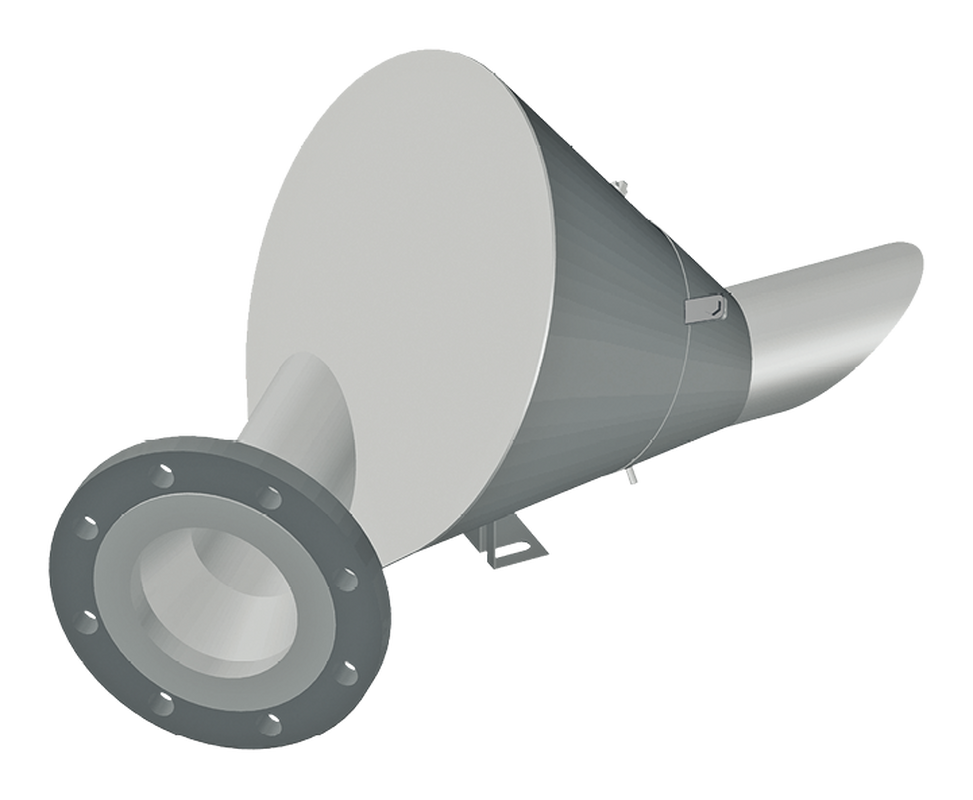

Typ ARCYD

Selbsttätiger Abflussregulator in Trockenaufstellung. Funktioniert ohne bewegliche Teile mittels Wirbelstromprinzip. Geeignet für alle Arten von Abwasser und Regenwasser.

Produktmerkmale

  • Mit rechts oder links gerichtetem Einlauf erhältlich
  • Abflussmengen von 8 – 600 l/s
  • Mindestabflussmenge für Abwasser 25 l/s
  • Regulatorgrösse leistungsabhängig (250 – 1500 mm)
  • Mit Flanschanschluss

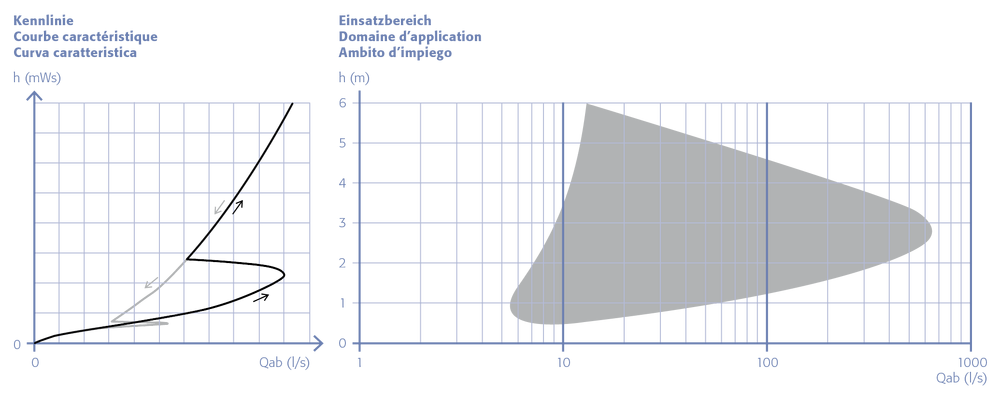

Leistungsvergleich 9.1.30

Dimensionierung

  • Hydraulische Auslegung gemäss Kundenangaben

Werkstoff

  • Edelstahl 1.4404 (V4A)

Einbau

  • Regulator wird in Schächten oder Behältern montiert
  • Aufstellung trocken (mit freiem Auslauf)
  • Bauseits erstellte Bankette mit Gefälle zur Bodenrinne erleichtern die Selbstreinigung der Anlage
  • Montage erfolgt bauseits

Auf Anfrage

  • Abnehmbarer Inspektionsdeckel
  • Austauschbare Blende zur nachträglichen Änderung der Auslaufleistung (±20%)


Planungshilfe







h max



Q



Qab



DN




Änderungen vorbehalten
