Abwasser

  9.1.3 Drosselsysteme

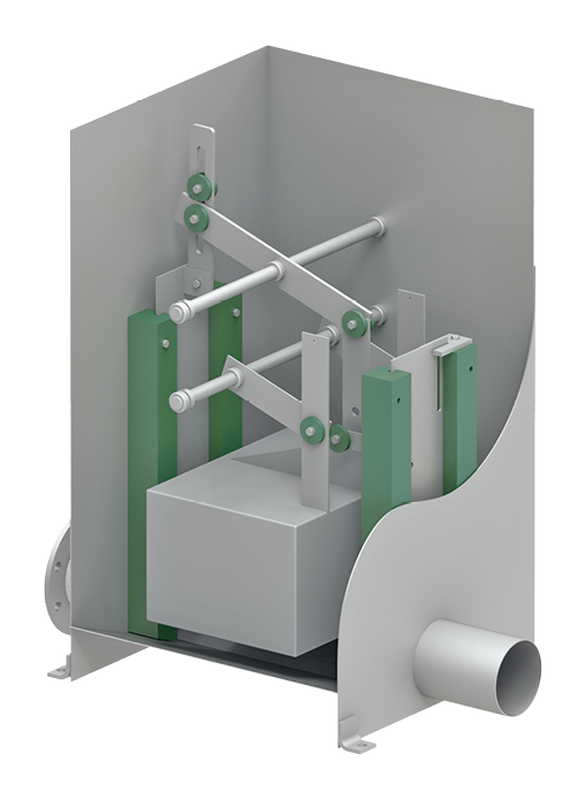

Schwimmerdrossel kompakt
Typ WSD K

Für die selbsttätige Regelung von Abflüssen aus Mischwasserkanalisationen und Regenrückhalteräumen, für die Trocken- und Nassaufstellung geeignet.

Produktmerkmale

  • Bestehend aus geschlossenem Drosselbehälter, Schwimmer, Einlauf- und Auslaufschieber
  • Abflussmengen von 5 – 600 l/s
  • Mindestabflussmenge für Abwasser 10 l/s
  • Sohlsprungfrei
  • Steuergenauigkeit ±3,5% (bei Abflussmenge < 35 l/s: ±1.0 l/s)

Leistungsvergleich 9.1.30

Dimensionierung

  • Hydraulische Auslegung gemäss Kundenangaben

Werkstoffe

  • Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)
  • Führungen aus Kunststoff

Einbau

  • Nassaufstellung direkt im Regenbecken möglich
  • Betriebsfertige Montage erfolgt im bauseits vorbereiteten Schacht durch unsere Monteure


Planungshilfe
Drosselbehälterabmessungen betragen, abhängig von den Leistungsdaten der Drossel, ca. 0,85 x 0,85 x 1,3 m (LxBxH)





Bitte ergänzen




h max

=

mWs



Q

=

l/s



Qab

=

l/s



=

m ü. M.



=

m ü. M.



DN1

=

mm



DN2

=

mm



=



Änderungen vorbehalten
