  9.5.2 Druck- und Servicetüren

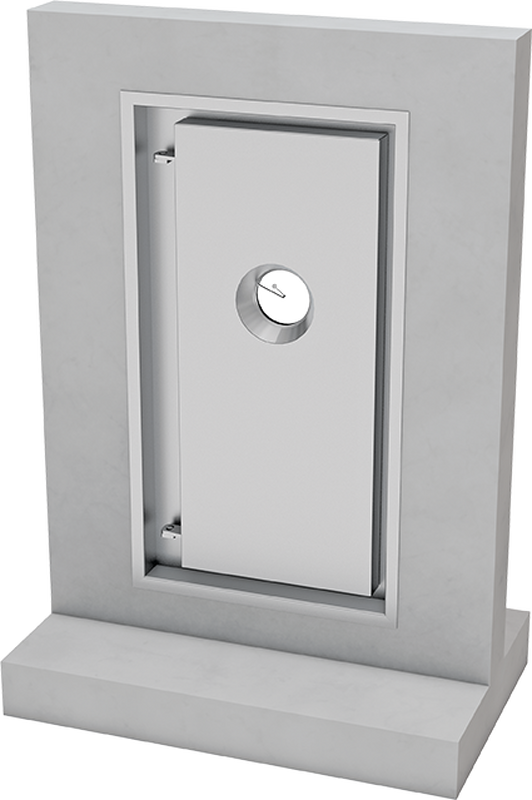

Drucktür mit Schauluke
Typ WDT S

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Für Zugänge zu Becken und Reservoirs die tiefer liegen als der zulässige Wasserstand.

Produktmerkmale

  • Tür mit Zarge als Einheit zum bauseitigen Einbetonieren
  • Mindestmauerstärke 250 mm
  • Druckbeständig bis 10 mWs
  • Bautiefe Türblatt 130 mm
  • Türöffnung links oder rechts
  • Schaulukendurchmesser 225 mm
  • Edelstahl im Vollbad gebeizt, passiviert und folienverpackt
  • Türdichtung lebensmittelecht, ozon- und chlorbeständig

Werkstoff

  • Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)

Auf Anfrage

  • Sondergrössen
  • Scheibenwischer
  • Leuchte
  • Für beidseitigen Druck
  • Für beidseitige Bedienung
  • Spezialzarge für nachträglichen Einbau

H x B

A

C

D

E

X

Zentralverschlüsse

kg

1800 x 800

2110

1910

1000

400

250

2

290

1800 x 800

2110

1910

1000

400

300

2

305

1800 x 800

2110

1910

1000

400

350

2

315

1800 x 800

2110

1910

1000

400

400

2

335

Technische Angaben für Anfragen und Bestellungen

Bitte ergänzen

Anlageplan beilegen

Lichte Grösse

H x B

=

mm

Max. Wasserdruck

=

mWs

Öffnungsrichtung

=

Mauerstärke

X

=

mm

Werkstoff

=


Projektierungshilfe

Öffnungsrichtung

WDT S

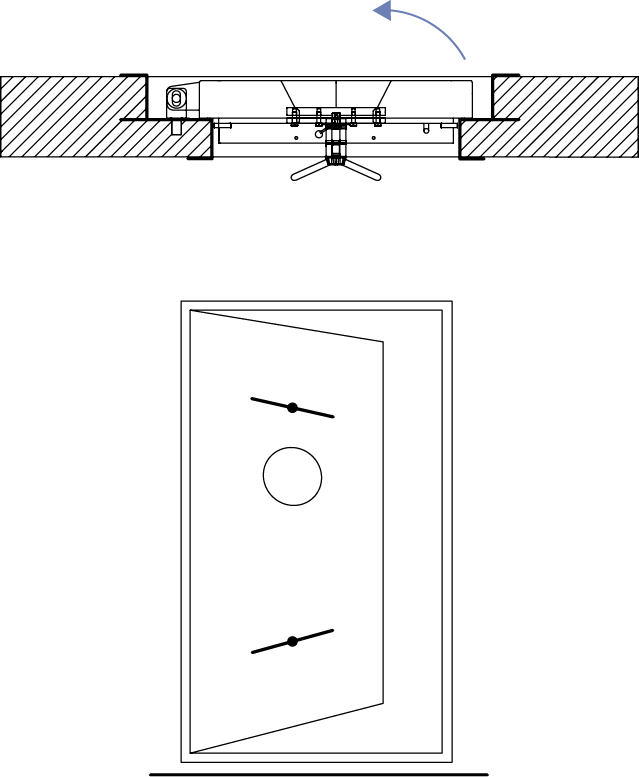

DIN links

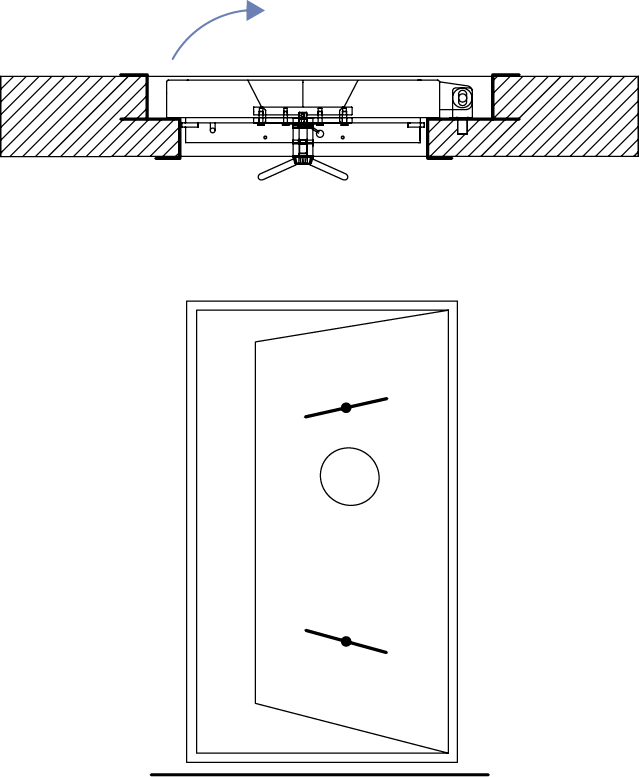

           DIN rechts

Alle Masse in mm - Änderungen vorbehalten
