Abwasser

  9.5.4 Druck- und Servicetüren

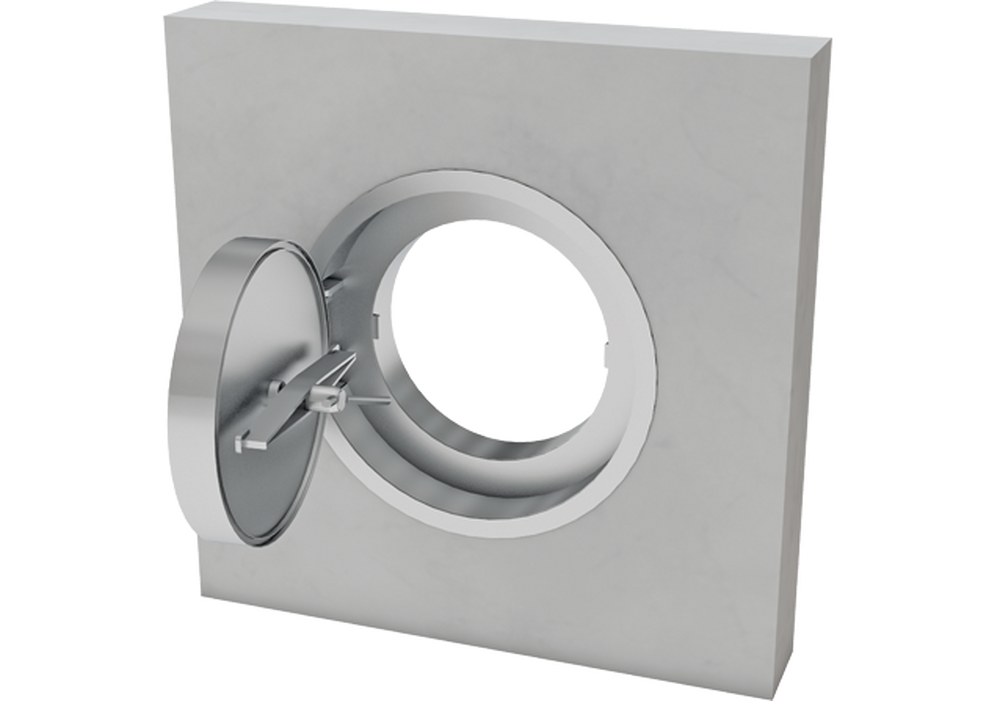

Drucktür rund
Typ WDT R

Runde Drucktür für Zugänge zu Becken und Reservoirs die tiefer liegen als der zulässige Wasserstand.

Produktmerkmale

  • Tür mit runder Zarge als Einheit zum bauseitigen Einbetonieren
  • Mindestmauerstärke 250 mm
  • Druckbeständig bis 10 mWs
  • Lichter Türdurchmesser 600 mm, 800 mm oder 1000 mm
  • Bautiefe Türblatt 130 mm
  • Türöffnung links oder rechts
  • Edelstahl im Vollbad gebeizt, passiviert und folienverpackt
  • Türdichtung lebensmittelecht, ozon- und chlorbeständig

Werkstoff

  • Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)

Auf Anfrage

  • Schauluke
  • Für beidseitigen Druck
  • Für beidseitige Bedienung

Ø B

Ø C

Ø D

X = 250

kg

X = 300

kg

X = 350

kg

X = 400

kg

700

900

800

100

108

116

124

900

1100

1000

115

125

135

145

1100

1300

1200

130

140

150

160

A


Projektierungshilfe

Öffnungsrichtung




Alle Masse in mm - Änderungen vorbehalten
