Abwasser
Druck- und Servicetüren

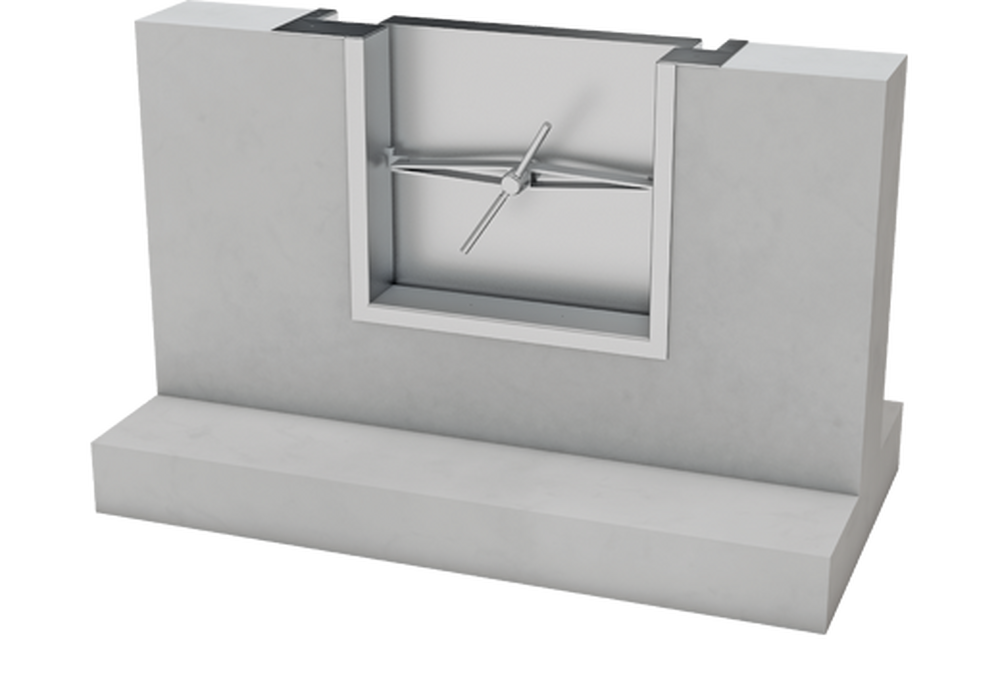

Drucktür oben offen
Drucktür oben offen
Typ WDT O
X |
H = 900 kg |
H = 1000 kg |
H = 1200 kg |
250 |
138 |
144 |
150 |
300 |
148 |
154 |
160 |
350 |
158 |
164 |
170 |
400 |
168 |
174 |
180 |
Technische Angaben für Anfragen und Bestellungen |
Bitte ergänzen | ||||
Anlageplan beilegen |
|||||
Lichte Grösse |
H |
= |
mm |
||
Öffnungsrichtung |
= |
||||
Mauerstärke |
X |
= |
mm |
||
Werkstoff |
= |
Projektierungshilfe
WDT O |
|||||

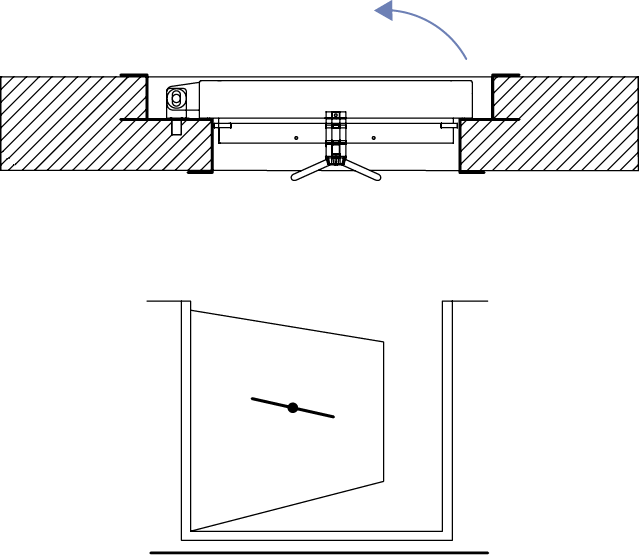

DIN links |

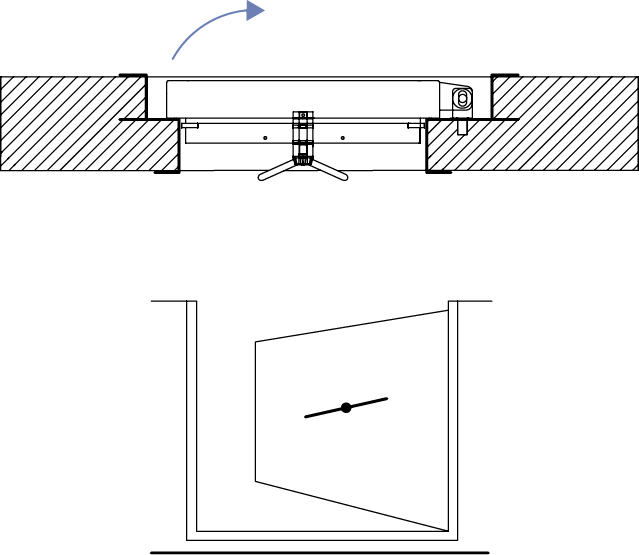

DIN rechts |
Alle Masse in mm - Änderungen vorbehalten
