Gas

  2.6.1 Hauseinführungen Sanierung & Mehrsparten

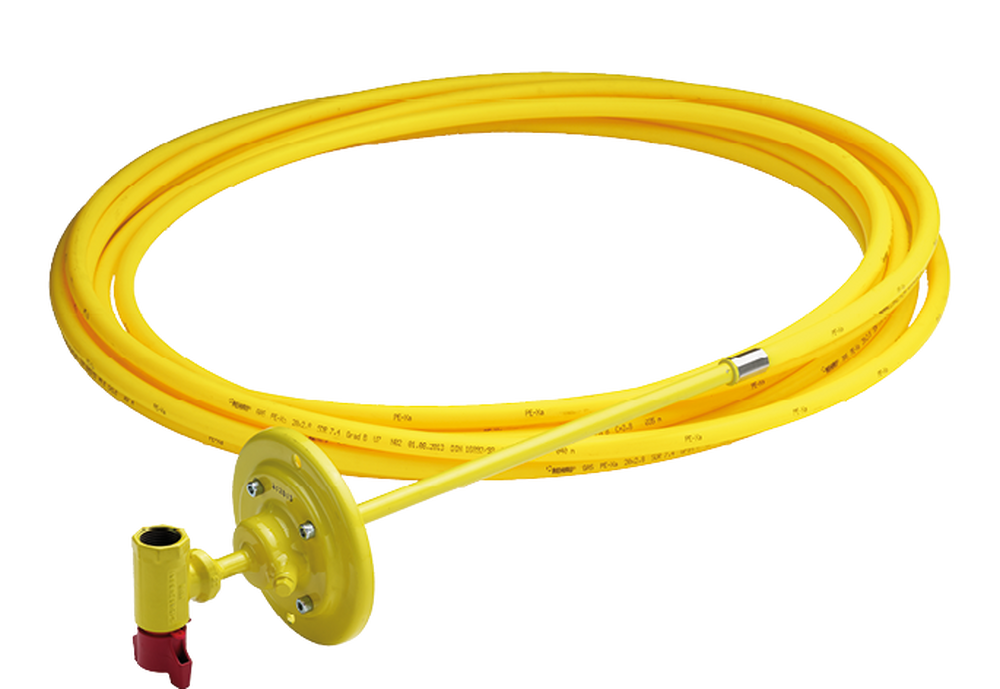

HDPE-Anschluss und Eck-Absperrventil
Typ PES AVE G

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Eck-Absperrventil mit Innengewinde
  • Abdeckplatte angeschweisst mit nachstellbarer Dichtungskammer
  • Aussenseite HDPE MRS100 S5/SDR11, mehrfache Muffen- oder Spiegelschweissung möglich
  • Standardlänge (B) 10 m
  • Eck-Absperrventil mit integrierter thermischer Selbstschliessvorrichtung
  • Für bestehendes Stahlrohr (G) im Abstand von 35-50 mm (F) zur Mauer
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau in bestehende Stahlleitung mit Sanierungs-System 2.9.20

Auf Anfrage

  • Beliebige Längen

DN

d

A

C

E

G

H

I

Z1

kg

1"

20

134

500

22

33 / 1"

140

165

30

3.1

1"

20

134

500

22

42 / 1¼"

140

165

30

3.2

1"

25

134

500

28

42 / 1¼"

150

180

30

5.3

1"

32

134

530

37

48 / 1½"

150

180

30

6.2

1"

32

134

530

37

60 / 2"

150

180

30

6.2

1"

40

134

530

47

60 / 2"

150

180

30

7.2

Alle Masse in mm - Änderungen vorbehalten
