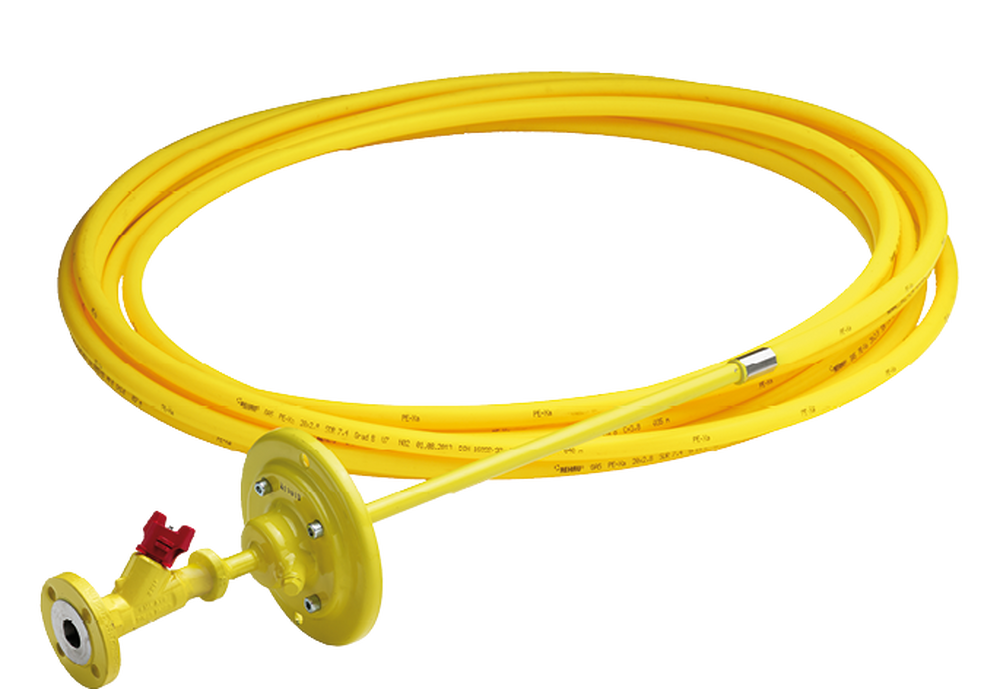

  2.6.35 Hauseinführungen Sanierung & Mehrsparten

HDPE-Anschluss und Absperrventil
Typ PES AVG F

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Absperrventil mit Flansch
  • Abdeckplatte angeschweisst mit nachstellbarer Dichtungskammer
  • Aussenseite HDPE MRS100 S5/SDR11, mehrfache Muffen- oder Spiegelschweissung möglich
  • Standardlänge (B) 10 m
  • Absperrventil mit integrierter thermischer Selbstschliessvorrichtung
  • Für bestehendes Stahlrohr (G) im Abstand von 35-50 mm (F) zur Mauer
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau in bestehende Stahlleitung mit Sanierungs-System 2.9.20

Verbindungen & Zubehör

Auf Anfrage

  • Beliebige Längen

Artikel-Nr.

DN

d

A

C

E

G

H

I

kg

PES20-25AVG33

25

20

215

500

22

33 / 1"

140

165

4.5

PES25-25AVG42

25

25

215

500

28

42 / 1¼"

150

180

6.7

PES32-25AVG48

25

32

215

530

37

48 / 1½"

150

180

7.6

PES32-25AVG60

25

32

216

530

37

60 / 2"

150

180

7.5

PES40-32AVG60

32

40

216

530

47

60 / 2"

150

180

8.7

Alle Masse in mm - Änderungen vorbehalten
