Gas

  2.6.5 Hauseinführungen Sanierung & Mehrsparten

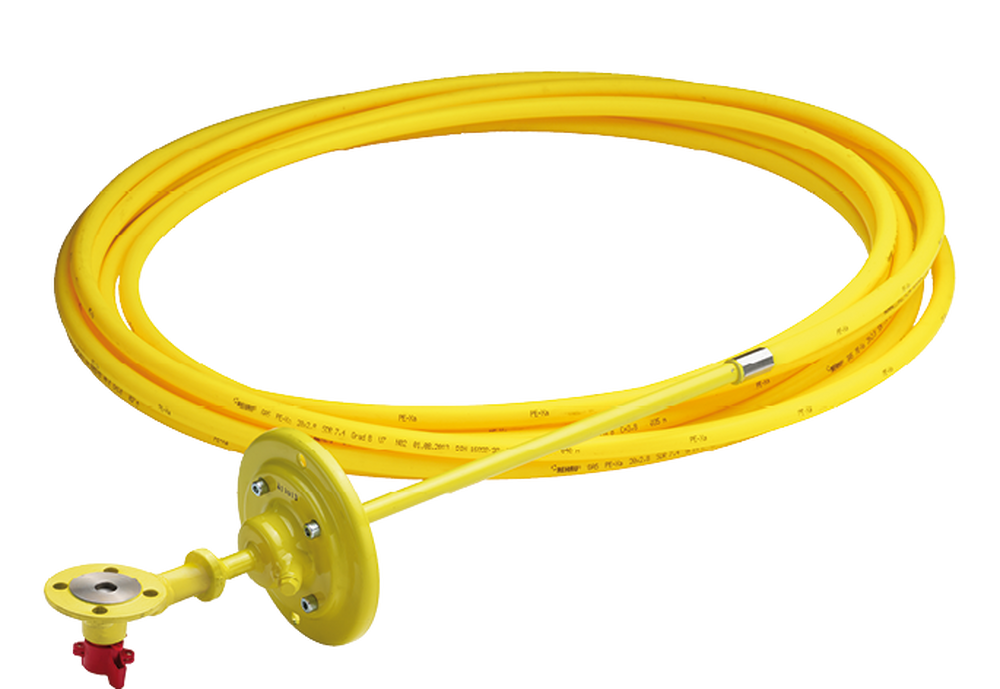

HDPE-Anschluss und Eck-Absperrventil
Typ PES AVE F

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Eck-Absperrventil mit Flansch
  • Abdeckplatte angeschweisst mit nachstellbarer Dichtungskammer
  • Aussenseite HDPE MRS100 S5/SDR11
  • Standardlänge (B) 10 m
  • Eck-Absperrventil mit integrierter thermischer Selbstschliessvorrichtung
  • Für bestehendes Stahlrohr (G) im Abstand von 35-50 mm (F) zur Mauer
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau in bestehende Stahlleitung mit Sanierungs-System 2.9.20

Verbindungen & Zubehör

Auf Anfrage

  • Beliebige Längen

DN

d

A

C

E

G

H

I

kg

25

20

156

500

22

33 / 1"

140

165

3.7

25

25

156

500

28

42 / 1¼"

150

180

5.9

25

32

156

530

37

48 / 1½"

150

180

6.8

25

32

156

530

37

60 / 2"

150

180

6.7

25

40

156

530

47

60 / 2"

150

180

7.9

Alle Masse in mm - Änderungen vorbehalten
