Gas

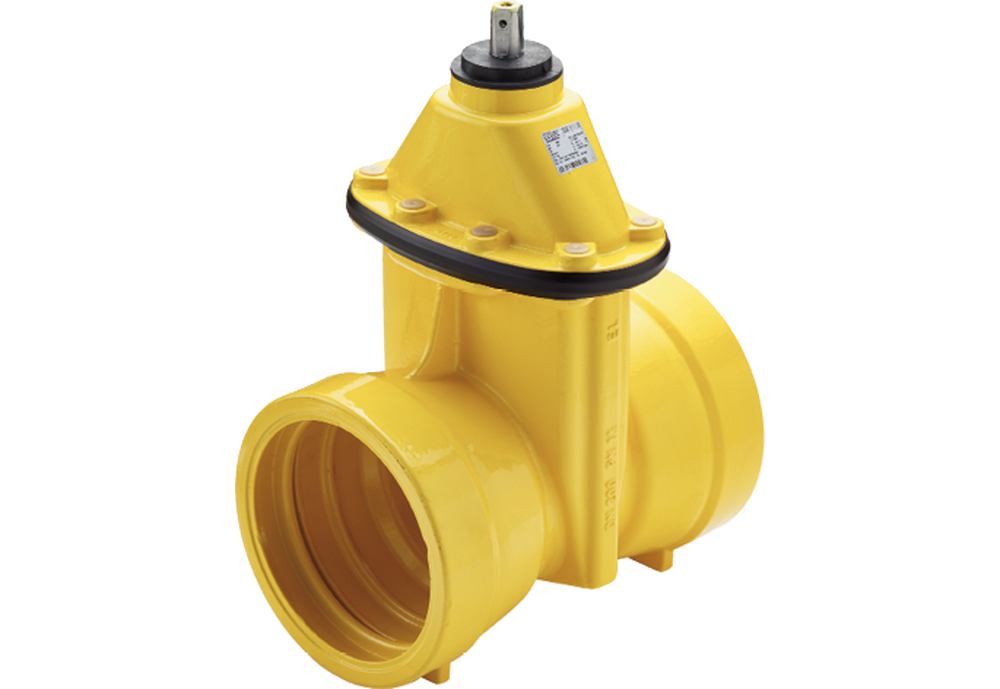

  5.5.8 Schieber

mit Steckmuffen Novo-Sit
Typ 4004 N G

Produktmerkmale

  • Gehäuse aus duktilem Gusseisen
  • Vollschutz Epoxy-Pulverbeschichtung gelb nach den Richtlinien der GSK
  • Dopppelkammer-Steckmuffensystem Novo-Sit 9.1.1
  • Inklusive Dichtringe TYTON für Gas 9.1.20
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Verbindungen & Zubehör

  • Schubsicherung Novo-Sit 9.1.10
  • Stutzen für Übergang auf PE 5.5.50
  • Einbaugarnituren
  • Handrad
  • Strassenkappen

Details Register 5.9



Betriebs- und Wartungsanleitung

DN

L

h1

a

kg

80

352

270

17

19.0

100

373

295

19

24.0

125

392

330

19

30.0

150

398

373

19

37.5

200

428

462

24

57.0

250

451

648

27

107.0

300

482

723

27

151.0


Werkstoffe und Konstruktion

Gehäuse

EN GJS-500-7

Kopfstück

EN GJS-500-7

Verschlussmutter

CuZn35Ni3Mn2AlPb

Klemmstück

CuZn35Ni3Mn2AlPb

Spindelmutter

CuZn36Pb2As

Spindel

X20Cr13

O-Ring

NBR

O-Ring

NBR

Sprengring

X6CrNiTi1810

Dichtkeil

NBR

Kopfdichtung

NBR

Adapterkappe

EPDM

< 40

80

17

< 50

100

21

< 60

125

26

< 75

150

31

< 100

200

35

< 200

250

43

< 250

300

51

Alle Masse in mm - Änderungen vorbehalten
