Gas
Schieber
mit Gewinde
mit Gewinde

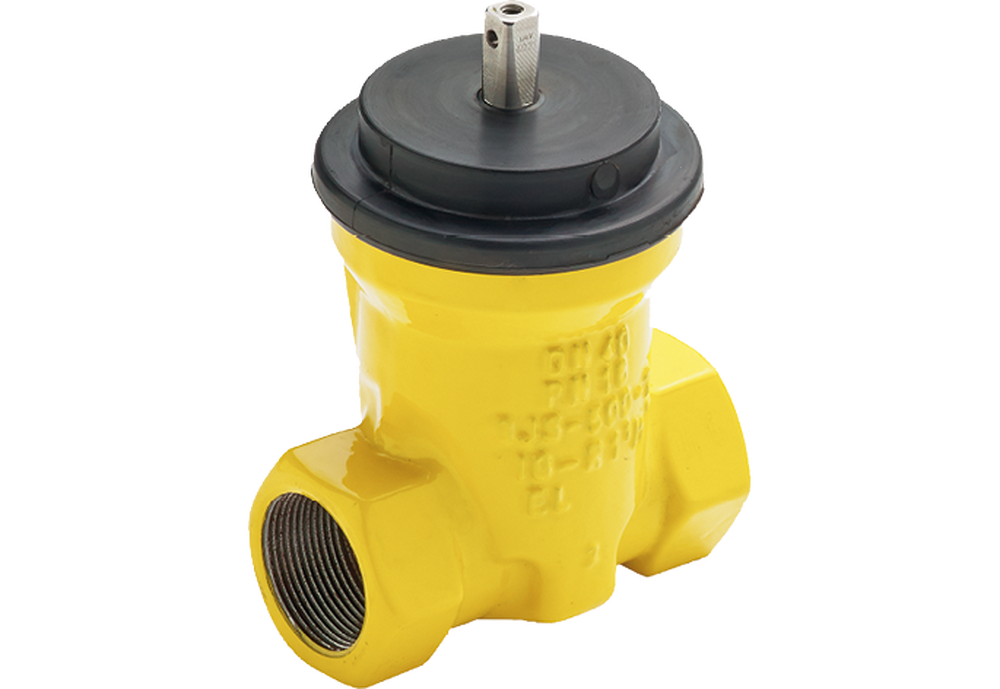

Typ 1004 G
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
G |
L |
h1 |
t |
□a |
SW |
kg |
|
1004 1G |
25 |
1" |
105 |
133 |
20 |
12 |
46 |
2.6 |
|
1004 1 1/4G |
32 |
1¼" |
120 |
152 |
24 |
12 |
55 |
3.8 |
|
1004 1 1/2G |
40 |
1½" |
130 |
152 |
27 |
12 |
60 |
4.5 |
|
1004 2G |
50 |
2" |
150 |
179 |
32 |
12 |
70 |
6.0 |
Werkstoffe und Konstruktion
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Gehäuse |
EN-GJS 500-7 |
|
2 |
Dichtkeil |
NBR |
|
3 |
Spindel |
X20Cr13 |
|
4 |
Bajonett |
CuZn35Ni3Mn2AlPb |
|
5 |
Klemmstück |
CuZn35Ni3Mn2AlPb |
|
6 |
O-Ring |
NBR |
|
7 |
O-Ring |
NBR |
|
8 |
Gleitscheibe |
PE - LD |
|
9 |
Adapterkappe |
EPDM |
|
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzal zur Schliessung |
|
25 |
< 20 |
25 |
6 |
|
32 |
< 20 |
32 |
8 |
|
40 |
< 25 |
40 |
10 |
|
50 |
< 30 |
50 |
12 |
Alle Masse in mm - Änderungen vorbehalten
