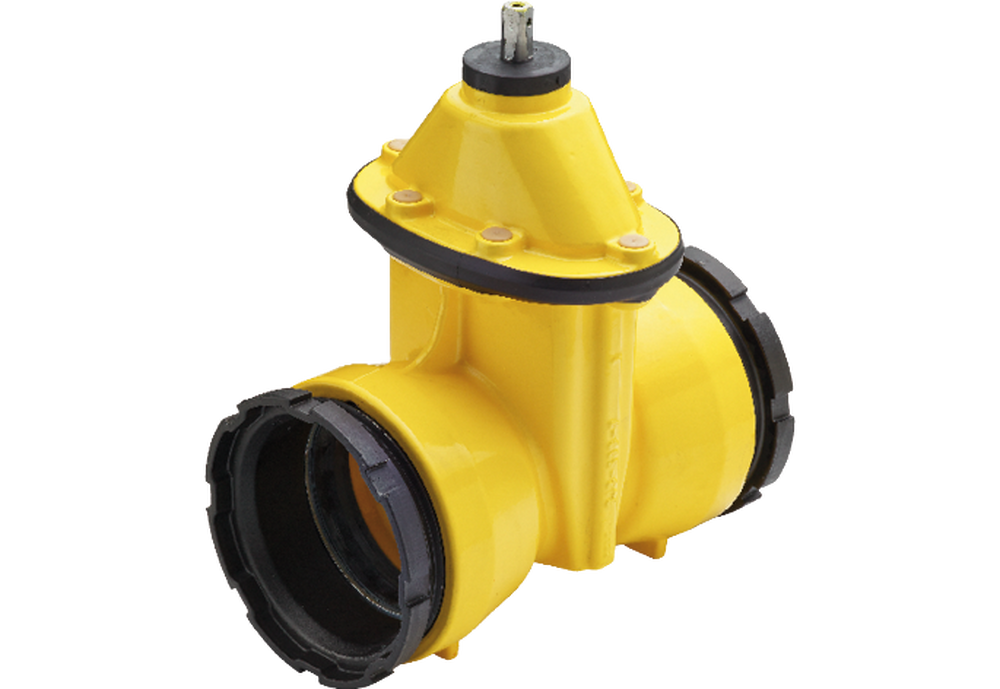

Gas
Schieber
mit Schraubmuffen
mit Schraubmuffen
Typ 4004 U G
Artikel-Nr. |
DN |
L |
h1 |
□a |
kg |
4004 40U G |
40 |
240 |
207 |
14 |
10.0 |
4004 50U G |
50 |
250 |
233 |
14 |
11.8 |
4004 80U G |
80 |
282 |
270 |
17 |
18.0 |
4004 100U G |
100 |
303 |
295 |
19 |
22.0 |
4004 125U G |
125 |
322 |
330 |
19 |
28.0 |
4004 150U G |
150 |
328 |
373 |
19 |
36.0 |
4004 200U G |
200 |
352 |
462 |
24 |
53.6 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäuse |
EN-GJS 500-7 |
2 |
Kopfstück |
EN-GJS 500-7 |
3 |
Verschlussmutter |
CuZn35NiMn2AlPb |
4 |
Klemmstück |
CuZn35NiMn2AlPb |
5 |
Spindelmutter |
CuZn36Pb2As |
6 |
Spindel |
X20Cr13 |
7 |
O-Ring |
NBR |
8 |
O-Ring |
NBR |
9 |
Sprengring |
X6CrNiTi1810 |
10 |
Dichtkeil |
NBR |
11 |
Kopfdichtung |
NBR |
13 |
Adapterkappe |
EPDM |
14 |
Kopfstück-Kantenschutz |
PVC |
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
40 |
< 30 |
40 |
11 |
50 |
< 40 |
50 |
13 |
80 |
< 40 |
80 |
17 |
100 |
< 50 |
100 |
21 |
125 |
< 60 |
125 |
26 |
150 |
< 75 |
150 |
31 |
200 |
< 100 |
200 |
35 |
Alle Masse in mm - Änderungen vorbehalten
