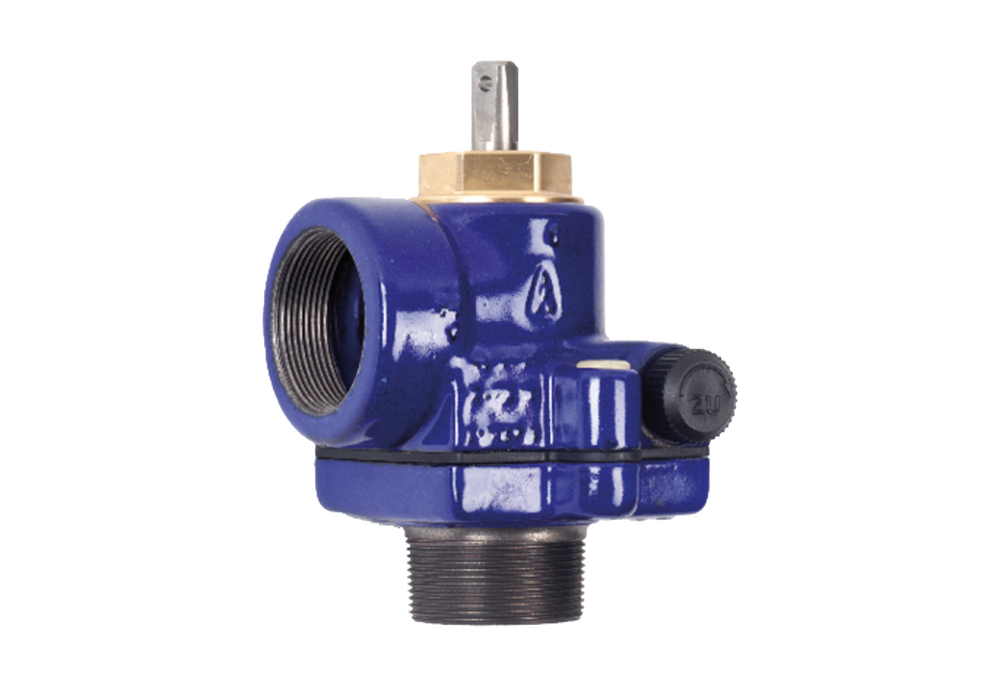

  5.3.12 Anbohrarmaturen

zum Einschrauben mit Gewindeabgang
Typ ZEV

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Gehäuse aus duktilem Gusseisen
  • Innen und aussen emailliert
  • Für obere Anbohrung unter Druck von Guss- und Stahlrohren DN 80 bis DN 400, mit integriertem Absperrventil 1½"
  • Eingang: Aussengewinde zum Einschrauben in Anbohrschellen, Anbohrbrücken oder Aufschweissmuffen
  • Abgang seitlich: Innengewinde
  • Integrierte Hilfsabsperrung aus Kunststoff über aussenliegenden Vierkant bedienbar
  • SVGW-zertifiziert

Verbindungen & Zubehör

  • Einbaugarnituren
  • Handrad
  • Strassenkappen

Details Register 5.9

Artikel-Nr.

G

AG

DN

L

h1

h2

▢ a

kg

NPK-Nr.

ZEV1-1 1/2

1"

1½"

40

57

86

99

12

4.3

-

ZEV1-2

1"

2"

50

57

86

99

12

4.3

-

ZEV1 1/4-1 1/2

1¼"

1½"

40

57

86

99

12

4.3

-

ZEV1 1/4-2

1¼"

2"

50

57

86

99

12

4.3

-

ZEV1 1/2-1 1/2

1½"

1½"

40

57

86

99

12

4.3

-

ZEV1 1/2-2

1½"

2"

50

57

86

99

12

4.3

-

ZEV2-1 1/2

2"

1½"

40

57

86

99

12

4.3

-

ZEV2-2

2"

2"

50

57

86

99

12

4.3

-

Werkstoffe und Konstruktion

Pos.

Benennung

Werkstoffe

1

Gehäuse

EN-GJS-400-15

2

Ventilsitz

CuZn40Pb2

3

O-Ring

EPDM

4

Schieberspindel

1.4305

5

Zunge Hilfsabsperrung

POM

6

Schutzkappe

HDPE

7

O-Ring

EPDM

8

Hauptventil

CuZn40Pb2

9

Dichtungsrahmen

PA / EPDM

Alle Masse in mm - Änderungen vorbehalten
