Wasser

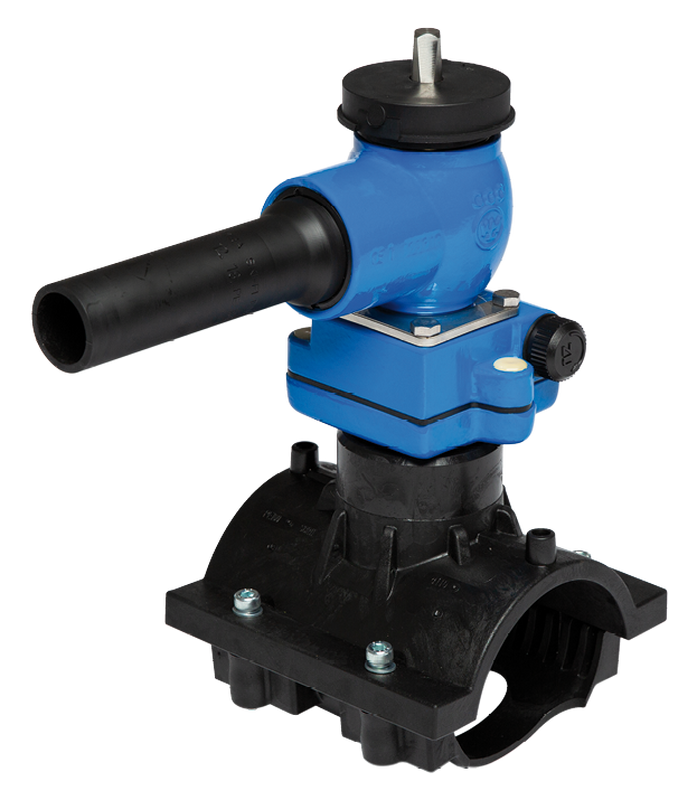

Abgang 360° drehbar für PE-Rohre
Typ Z-FLEX360 FRI PE
Artikel-Nr. |
DN1 |
d |
PN |
h1 |
h2 |
▢ a |
kg |
NPK-Nr. |
Z-FLEX360 FRI P 63 32 |
63 |
32 |
16 |
90 |
282 |
12 |
5.8 |
- |
Z-FLEX360 FRI P 63 40 |
63 |
40 |
16 |
90 |
282 |
12 |
5.8 |
- |
Z-FLEX360 FRI P 63 50 |
63 |
50 |
16 |
90 |
282 |
12 |
5.8 |
- |
Z-FLEX360 FRI P 90 32 |
90 |
32 |
16 |
90 |
305 |
12 |
6.3 |
|
Z-FLEX360 FRI P 90 40 |
90 |
40 |
16 |
90 |
305 |
12 |
6.3 |
- |
Z-FLEX360 FRI P 90 50 |
90 |
50 |
16 |
90 |
305 |
12 |
6.3 |
- |
Z-FLEX360 FRI P 90 63 |
90 |
63 |
16 |
90 |
305 |
12 |
6.3 |
- |
Z-FLEX360 FRI P 110 32 |
110 |
32 |
16 |
90 |
315 |
12 |
6.4 |
- |
Z-FLEX360 FRI P 110 40 |
110 |
40 |
16 |
90 |
315 |
12 |
6.4 |
- |
Z-FLEX360 FRI P 110 50 |
110 |
50 |
16 |
90 |
315 |
12 |
6.4 |
- |
Z-FLEX360 FRI P 110 63 |
110 |
63 |
16 |
90 |
315 |
12 |
6.4 |
- |
Z-FLEX360 FRI P 125 32 |
125 |
32 |
16 |
90 |
323 |
12 |
6.6 |
- |
Z-FLEX360 FRI P 125 40 |
125 |
40 |
16 |
90 |
323 |
12 |
6.6 |
- |
Z-FLEX360 FRI P 125 50 |
125 |
50 |
16 |
90 |
323 |
12 |
6.6 |
- |
Z-FLEX360 FRI P 125 63 |
125 |
63 |
16 |
90 |
323 |
12 |
6.6 |
- |
Z-FLEX360 FRI P 160 32 |
160 |
32 |
16 |
90 |
341 |
12 |
6.7 |
- |
Z-FLEX360 FRI P 160 40 |
160 |
40 |
16 |
90 |
341 |
12 |
6.7 |
- |
Z-FLEX360 FRI P 160 50 |
160 |
50 |
16 |
90 |
341 |
12 |
6.7 |
- |
Z-FLEX360 FRI P 160 63 |
160 |
63 |
16 |
90 |
341 |
12 |
6.7 |
- |
Z-FLEX360 FRI P 180 32 |
180 |
32 |
16 |
90 |
351 |
12 |
6.7 |
- |
Z-FLEX360 FRI P 180 40 |
180 |
40 |
16 |
90 |
351 |
12 |
6.7 |
- |
Z-FLEX360 FRI P 180 50 |
180 |
50 |
16 |
90 |
351 |
12 |
6.7 |
- |
Z-FLEX360 FRI P 180 63 |
180 |
63 |
16 |
90 |
351 |
12 |
6.7 |
- |
Z-FLEX360 FRI P 225 32 |
225 |
32 |
16 |
90 |
374 |
12 |
6.8 |
- |
Z-FLEX360 FRI P 225 40 |
225 |
40 |
16 |
90 |
374 |
12 |
6.8 |
- |
Z-FLEX360 FRI P 225 50 |
225 |
50 |
16 |
90 |
374 |
12 |
6.8 |
- |
Z-FLEX360 FRI P 225 63 |
225 |
63 |
16 |
90 |
374 |
12 |
6.8 |
- |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäuse |
EN-GJS-400-715 |
2 |
Ventilsitz |
CuZn40Pb2 |
3 |
O-Ring |
EPDM |
4 |
Schieberspindel |
1.4305 |
5 |
Zunge Hilfsabsperrung |
POM |
6 |
Schutzkappe |
HDPE |
7 |
Schweissschelle |
- |
8 |
O-Ring |
EPDM |
9 |
Hauptventil |
CuZn40Pb2 |
10 |
Dichtungsrahmen |
PA / EPDM |
11 |
PE-Anschlussrohr |
HDPE MRS100 |
Alle Masse in mm - Änderungen vorbehalten
