Wasser

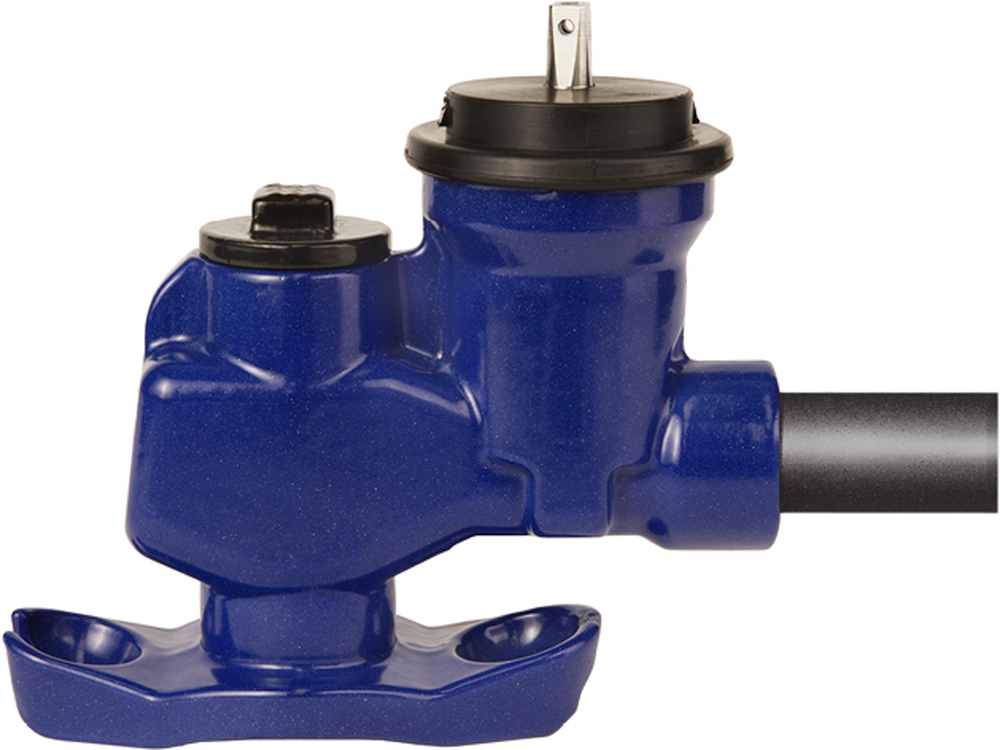

Anbohrschieber etec®
Abgang mit PE-Schweissende
Abgang mit PE-Schweissende
Typ TOP PE
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
d |
PN |
L |
h1 |
h2 |
▢ a |
kg |
NPK-Nr. | DS (2D) | SA (2D) | VA (2D) | ||
|
TOP PE32 |
80-300 |
32 |
16 |
263 |
151.5 |
247 |
12 |
8.8 |
842.121 |
|
|
|
||
|
TOP PE40 |
80-300 |
40 |
16 |
276 |
151.5 |
247 |
12 |
9.2 |
842.122 |
|
|
|
||
|
TOP PE50 |
80-300 |
50 |
16 |
300 |
151.5 |
247 |
12 |
9.6 |
842.123 |
|
|
|
||
|
TOP PE63 |
80-300 |
63 |
16 |
301 |
151.5 |
247 |
12 |
11.5 |
842.124 |
|
|
|
Werkstoffe und Konstruktion
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Gehäuse |
EN-GJS 500-7/etec® |
|
2 |
Dichtkeil |
EPDM W270 |
|
3 |
Spindel |
X20Cr13 |
|
4 |
Bajonett |
CuZn35Ni3M2AIPb |
|
5 |
Klemmstück |
CuZn35NiMn2AlPb |
|
6 |
O-Ring |
EPDM W270 |
|
7 |
O-Ring |
EPDM W270 |
|
8 |
Gleitscheibe |
PE - LD |
|
9 |
Verschlussschraube |
EN-GJS 500-7 |
|
10 |
Schutzring |
PE-Schaumstoff |
|
11 |
O-Ring |
NBR 1095 |
|
12 |
Ventilklappe |
EPDM W270 |
|
13 |
Zylinderschraube |
A4-70 |
|
14 |
Adapterkappe |
EPDM |
|
15 |
O-Ring |
EPDM W270 |
|
16 |
PE-Schweissende |
PEHD MRS100 |
|
17 |
Gewindering |
POM |
|
DN |
d |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung | |
|
25 |
32 |
< 20 |
25 |
7 |
|
|
32 |
40 |
< 20 |
32 |
9 |
|
|
40 |
50 |
< 25 |
40 |
11 |
|
|
50 |
63 |
< 30 |
50 |
13 |
Alle Masse in mm - Änderungen vorbehalten
