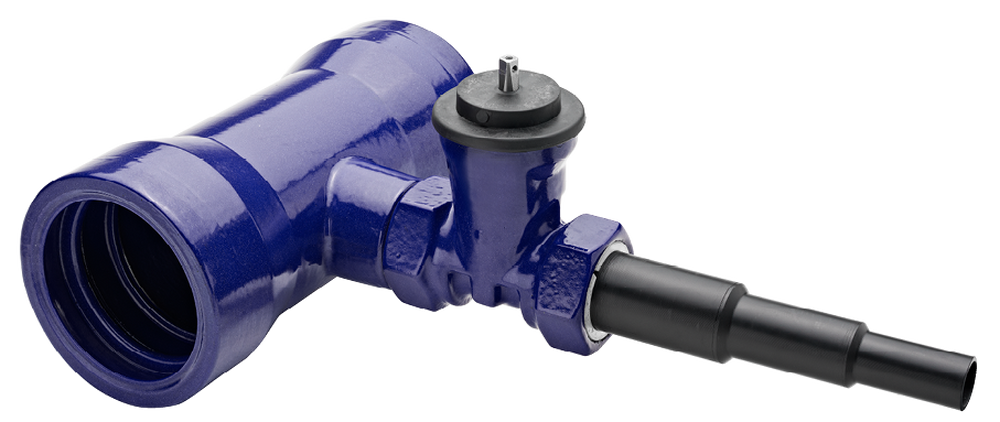

Schieberkombinationen etec®, Multi I mit Steckmuffen Novo-Sit

5.2.3 Schieberkombinationen etec®

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Bestehend aus:

1 Schieber mit Schweissende PE MRS100 S5/SDR11
1 Steckmuffen-T mit Abzweig
Vollschutz etec®-Email
Doppelkammer-Steckmuffensystem Novo-Sit 4.1.20
Inklusive Dichtring TYTON 4.1.10
Elektrisch nicht leitende Verbindung
Werkseitig montiertes, zugsicheres Schweissende aus PE MRS100 S5/SDR11
Mehrfache Muffen- oder Spiegelschweissung möglich
SVGW-zertifiziert

Verbindungen & Zubehör

Schubsicherung Novo-Sit 4.1.1
Schrumpfschlauch
ZMU-Schutzmanschette

Details Register 4

Stutzen für Übergang auf PE 3.1.21

Einbaugarnituren
Handrad
Strassenkappen

Details Register 5.9

Betriebsanleitung

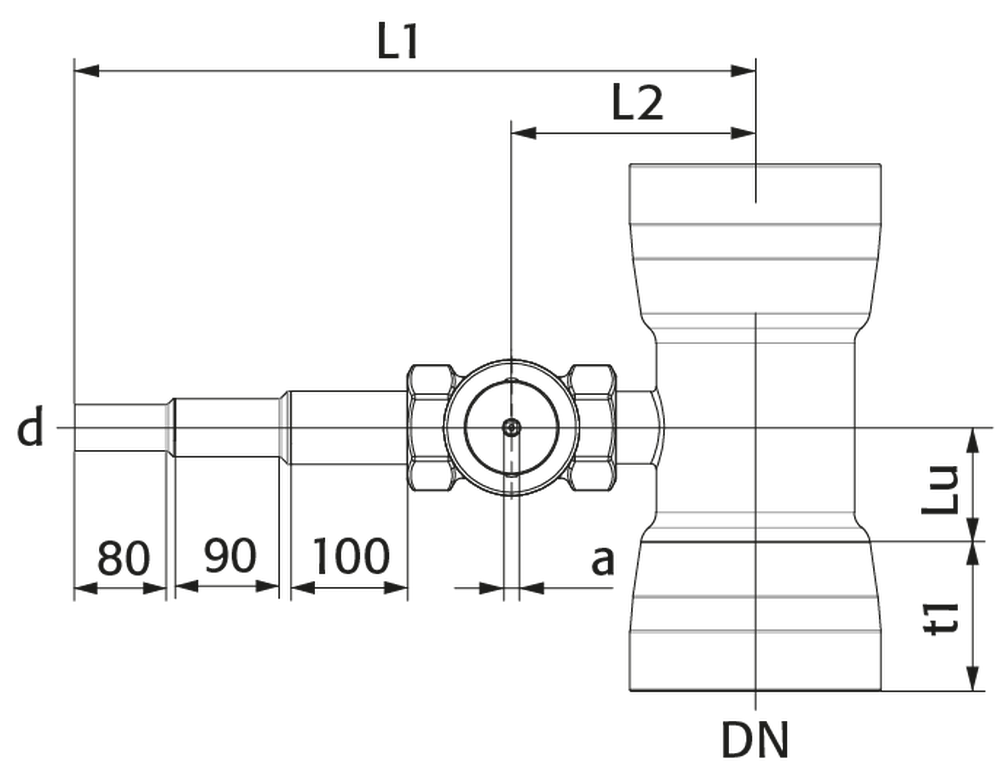

Artikel-Nr.	DN1	d	PN	L1	L2	t1	Lu	□ a		kg	NPK-Nr.
611 100-63/50/40NPE E	100	63/50/40	16	559	183	123	95.0	12		22.0	822.212
611 125-63/50/40NPE E	125	63/50/40	16	572	196	126	97.5	12		26.0	822.213
611 150-63/50/40NPE E	150	63/50/40	16	585	209	129	97.5	12		30.0	822.214
611 200-63/50/40NPE E	200	63/50/40	16	612	236	138	100.0	12		40.0	822.215
611 250-63/50/40NPE E	250	63/50/40	16	637	261	143	100.0	12		49.0	822.216
611 300-63/50/40NPE E	300	63/50/40	16	663	287	152	102.5	12		63.0	822.217

Alle Masse in mm - Änderungen vorbehalten
