Flanschen, Flanschdichtung für Wasser und Gas

4.3.10 Flanschen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

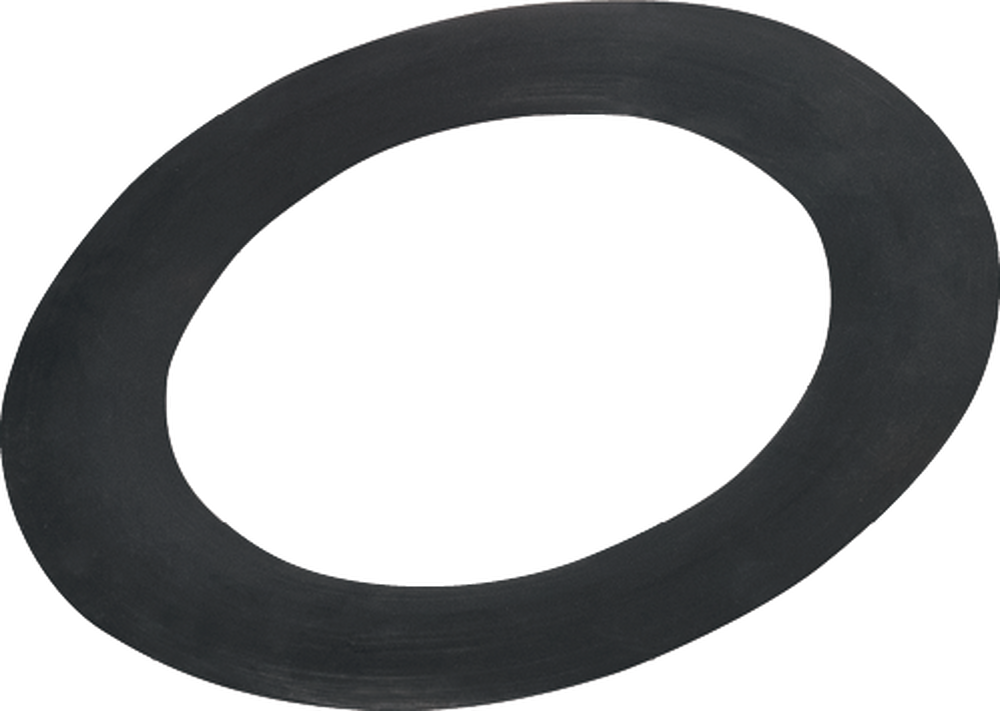

Flanschdichtung aus Acrylnitril-Butadien-Kautschuk (NBR)
Mit Stahlkerneinlage, Typ G-ST/Guss
SVGW-zertifiziert

Auf Anfrage

Höhere Drücke
Höhere Temperaturbereiche
Andere Werkstoffe
Grössere Nennweiten

Artikel-Nr.	DN	PN	d1	d2	s1	kg	NPK-Nr.
DICHTUNG40	40	10-40	40	91	4	0.1	274.817
DICHTUNG50	50	10-40	50	106	4	0.1	274.818
DICHTUNG65	65	10-40	65	126	4	0.1	-
DICHTUNG80	80	10-40	80	142	4	0.1	274.821
DICHTUNG100	100	10-16	100	162	5	0.1	274.822
DICHTUNG125	125	10-16	125	192	5	0.1	274.823
DICHTUNG150	150	10-16	150	218	5	0.1	274.824
DICHTUNG200	200	10-16	200	273	6	0.2	274.845
DICHTUNG250	250	10-16	250	328	6	0.2	274.846
DICHTUNG300 10	300	10	300	378	7	0.2	274.847
DICHTUNG300 16	300	16	300	384	7	0.2	274.867
DICHTUNG350 10	350	10	350	444	7	0.3	-
DICHTUNG350 16	350	16	350	444	7	0.3	-
DICHTUNG400 10	400	10	400	489	7	0.4	274.848
DICHTUNG400 16	400	16	400	495	7	0.6	274.868
DICHTUNG500 10	500	10	500	594	7	0.7	-
DICHTUNG500 16	500	16	500	617	7	0.7	-

Anzugsmomente

Maximale Flächenpressung: 15 N/mm²
Reibungszahl: µ = 0,120

DN	PN	d1	d2	Schrauben	Gewinde	G-ST Nm
40	10	40	91	4	M16	45
50	10	50	106	4	M16	60
65	10	65	126	4	M16	80
80	10	80	142	8	M16	50
100	10	100	162	8	M16	55
125	10	125	192	8	M16	75
150	10	150	218	8	M20	105
200	10	200	273	8	M20	150
250	10	250	328	12	M20	125
300	10	300	378	12	M20	150
350	10	350	444	16	M20	150
400	10	400	489	16	M24	205
500	10	500	594	20	M24	210

DN	PN	d1	d2	Schrauben	Gewinde	G-ST Nm
40	16	40	91	4	M16	45
50	16	50	106	4	M16	60
65	16	65	126	4	M16	80
80	16	80	142	8	M16	50
100	16	100	162	8	M16	55
125	16	125	192	8	M16	75
150	16	150	218	8	M20	105
200	16	200	273	12	M20	100
250	16	250	328	12	M24	150
300	16	300	384	12	M24	200
350	16	350	444	16	M24	200
400	16	400	495	16	M27	255
500	16	500	617	20	M30	350

Alle Masse in mm - Änderungen vorbehalten
