Wasser

  3.5.16 Schraubmuffen

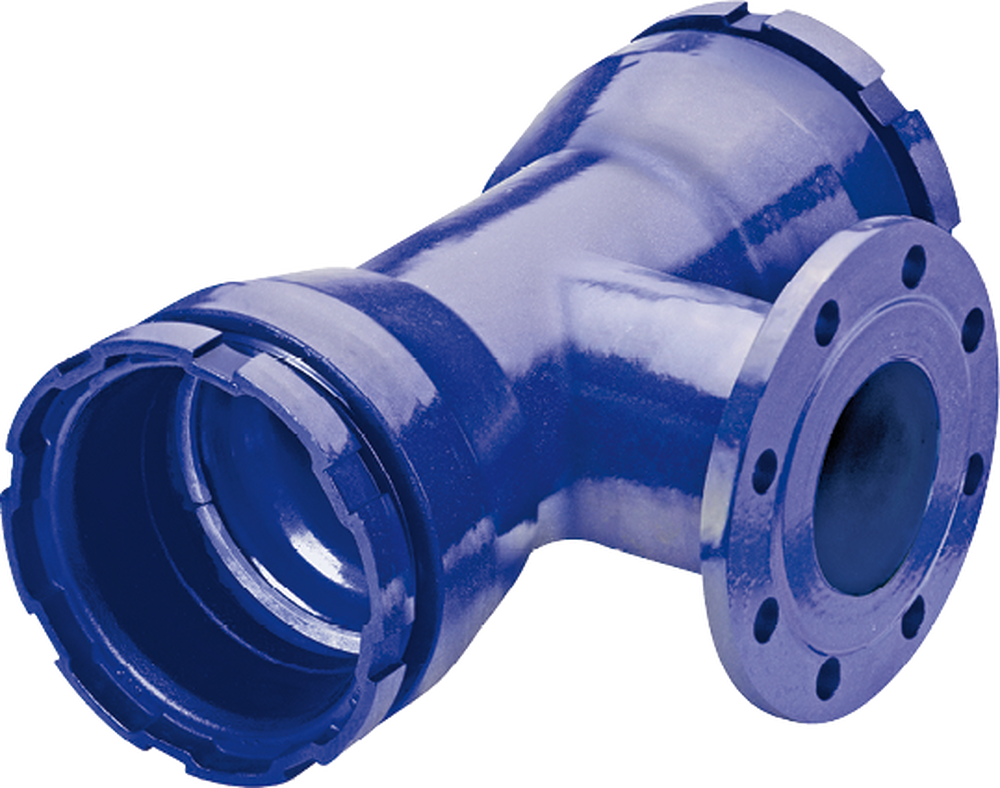

T, 2 Muffen und Flanschabzweig
Typ MMA

Produktmerkmale

  • Aus duktilem Gusseisen
  • Vollschutz etec®-Email
  • Schraubmuffensystem inklusive Schraub-, Gleit- und Dichtringe für Wasser  4.2.20
  • Elektrisch nicht leitende Verbindung
  • SVGW-zertifiziert

Verbindungen & Zubehör

  • Elektrische Überbrückung
  • Schubsicherung Düker oder Düker SPEZIAL
  • Flanschenverbindung
  • Schrumpfschlauch
  • ZMU-Schutzmanschette

Details Register 4

  • Stutzen für Übergang auf PE 3.5.21

Auf Anfrage

  • Vollschutz Epoxy-Pulverbeschichtung nach den Richtlinien der GSK
  • Höhere Drücke

DN1

DN2

PN

Lu

lu

e1

e2

t1

kg



NPK-Nr.

40

40

10/16

155

140

7.0

7.0

74

10.5



-

50

40

10/16

170

150

7.0

7.0

77

14.3



-

50

50

10/16

170

150

7.0

7.0

77

13.5



-

80

40

10/16

170

155

7.0

7.0

84

11.8



223.471

80

50

10/16

170

160

7.0

7.0

84

13.0



223.511

80

65

10/16

170

160

7.0

7.0

84

12.5



-

80

80

10/16

170

165

7.0

7.0

84

15.1



223.411

100

40

10/16

190

170

7.2

7.0

88

13.0



223.472

100

50

10/16

190

170

7.2

7.0

88

14.0



223.512

100

65

10/16

190

175

7.2

7.0

88

15.0



-

100

80

10/16

190

175

7.2

7.0

88

16.2



223.532

100

100

10/16

190

180

7.2

7.2

88

17.4



223.412

125

40

10/16

195

185

7.5

7.0

91

17.3



223.473

125

50

10/16

195

185

7.5

7.0

91

17.5



223.513

125

80

10/16

195

190

7.5

7.0

91

18.9



223.533

125

100

10/16

195

195

7.5

7.2

91

20.5



223.553

125

125

10/16

225

200

7.5

7.5

91

22.1



223.413

150

40

10/16

195

195

7.8

7.0

94

21.6



223.474

150

50

10/16

195

200

7.8

7.0

94

22.7



223.514

150

80

10/16

195

205

7.8

7.0

94

23.8



223.534

150

100

10/16

195

210

7.8

7.2

94

24.8



223.554

150

125

10/16

255

220

7.8

7.5

94

28.0



223.574

150

150

10/16

255

220

7.8

7.8

94

30.8



223.414

200

40

10/16

200

230

8.4

7.0

100

27.8



223.475

200

50

10/16

200

230

8.4

7.0

100

30.0



223.515

200

80

10/16

200

235

8.4

7.0

100

31.3



223.515

200

100

10/16

200

240

8.4

7.2

100

32.4



223.555

200

125

10/16

255

250

8.4

7.5

100

37.0



223.575

200

150

10/16

255

250

8.4

7.8

100

38.9



223.615

200

200

10

315

260

8.4

8.4

100

46.4



223.435

200

200

16

315

260

8.4

8.4

100

46.4



223.455

250

40

10/16

200

265

9.0

7.0

106

36.0



-

250

80

10/16

200

265

9.0

7.0

106

40.0



-

250

100

10/16

200

270

9.0

7.2

106

42.0



223.556

250

150

10/16

260

280

9.0

7.8

106

52.4



-

250

200

10

315

290

9.0

8.4

106

53.5



-

250

200

16

315

290

9.0

8.4

106

53.5



-

250

250

10

375

300

9.0

9.0

106

62.5



-

250

250

16

375

300

9.0

9.0

106

62.5



-

300

80

10/16

205

295

9.6

7.0

110

51.8



-

300

100

10/16

205

300

9.6

7.2

110

52.9



223.557

300

150

10/16

260

310

9.6

7.8

110

65.9



-

300

200

10

320

320

9.6

8.4

110

72.4



-

300

200

16

320

320

9.6

8.4

110

72.4



-

300

250

10

430

330

9.6

9.0

110

89.0



-

300

250

16

430

330

9.6

9.0

110

89.0



-

300

300

10

435

340

9.6

9.6

110

90.7



-

300

300

16

435

340

9.6

9.6

110

90.7



-

350

80

10/16

205

325

10.2

7.0

113

63.0



-

350

100

10/16

205

330

10.2

7.2

113

62.0



-

350

150

10/16

325

340

10.2

7.8

113

82.0



-

350

200

10

325

350

10.2

8.4

113

89.5



-

350

200

16

325

350

10.2

8.4

113

89.5



-

350

250

10

495

360

10.2

9.0

113

101.0



-

350

250

16

495

360

10.2

9.0

113

101.0



-

350

300

10

495

370

10.2

9.6

113

114.0



-

350

300

16

495

370

10.2

9.6

113

114.0



-

350

350

10

495

380

10.2

10.2

113

122.0



-

350

350

16

495

380

10.2

10.2

113

122.0



-

400

80

10/16

210

355

10.8

7.0

116

79.9



-

400

100

10/16

210

360

10.8

7.2

116

81.0



-

400

150

10/16

270

370

10.8

7.8

116

93.4



-

400

200

10

325

380

10.8

8.4

116

109.0



-

400

200

16

325

380

10.8

8.4

116

109.0



-

400

250

10

440

390

10.8

9.0

116

118.5



-

400

250

16

440

390

10.8

9.0

116

118.5



-

400

300

10

440

400

10.8

9.6

116

125.5



-

400

300

16

440

400

10.8

9.6

116

152.5



-

400

350

10

560

415

10.8

10.2

116

150.0



-

400

350

16

560

415

10.8

10.2

116

150.0



-

400

400

10

560

420

10.8

10.8

116

172.0



-

400

400

16

560

420

10.8

10.8

116

172.0



-

Alle Masse in mm - Änderungen vorbehalten
