Abwasser

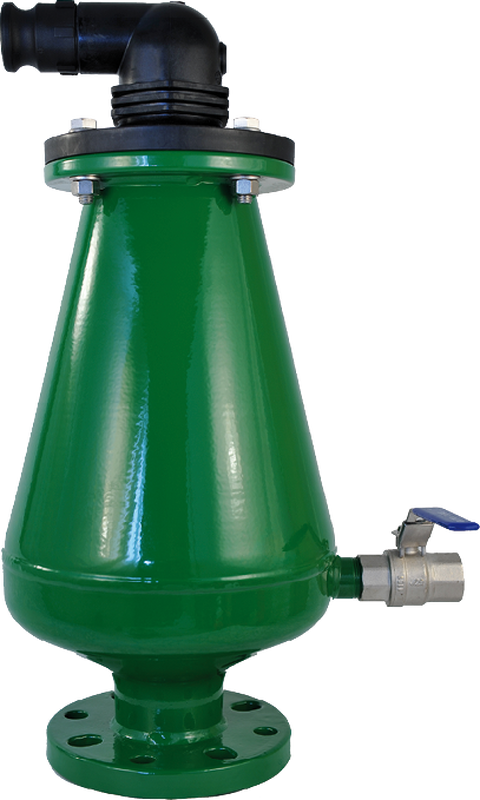

Be- und Entlüftungsventile
aus Stahl
aus Stahl
Typ WABE20
Artikel-Nr. |
DN |
PN |
H |
B |
kg |
WABE20 2 |
2" |
16 |
645 |
280 |
14.0 |
WABE20 50 |
50 |
16 |
610 |
280 |
15.0 |
WABE20 3 |
3" |
16 |
645 |
280 |
16.0 |
WABE20 80 |
80 |
16 |
610 |
280 |
17.0 |
WABE20 100 |
100 |
16 |
610 |
280 |
18.0 |
WABE20 150 |
150 |
16 |
610 |
280 |
22.0 |
WABE20 200 |
200 |
16 |
610 |
280 |
24.0 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäusekopf |
PAGF |
2 |
Drainagestecker (1½") |
PAGF |
3 |
Dichtsystem |
EPDM |
4 |
Formteil |
PPGF |
5 |
Adapterflansch |
PAGF |
6 |
O-Ring |
NBR |
7 |
O-Ring |
NBR |
8 |
Gehäuse |
Stahl EKB |
9 |
Schwimmer |
PP |
10 |
Spül- und Entleerungshahn |
PAGF |
Alle Masse in mm - Änderungen vorbehalten
