Abwasser
Be- und Entlüftungsventile

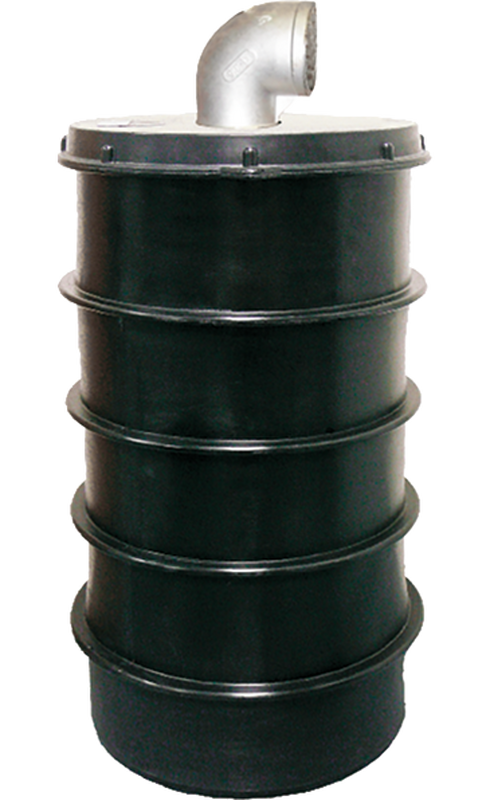

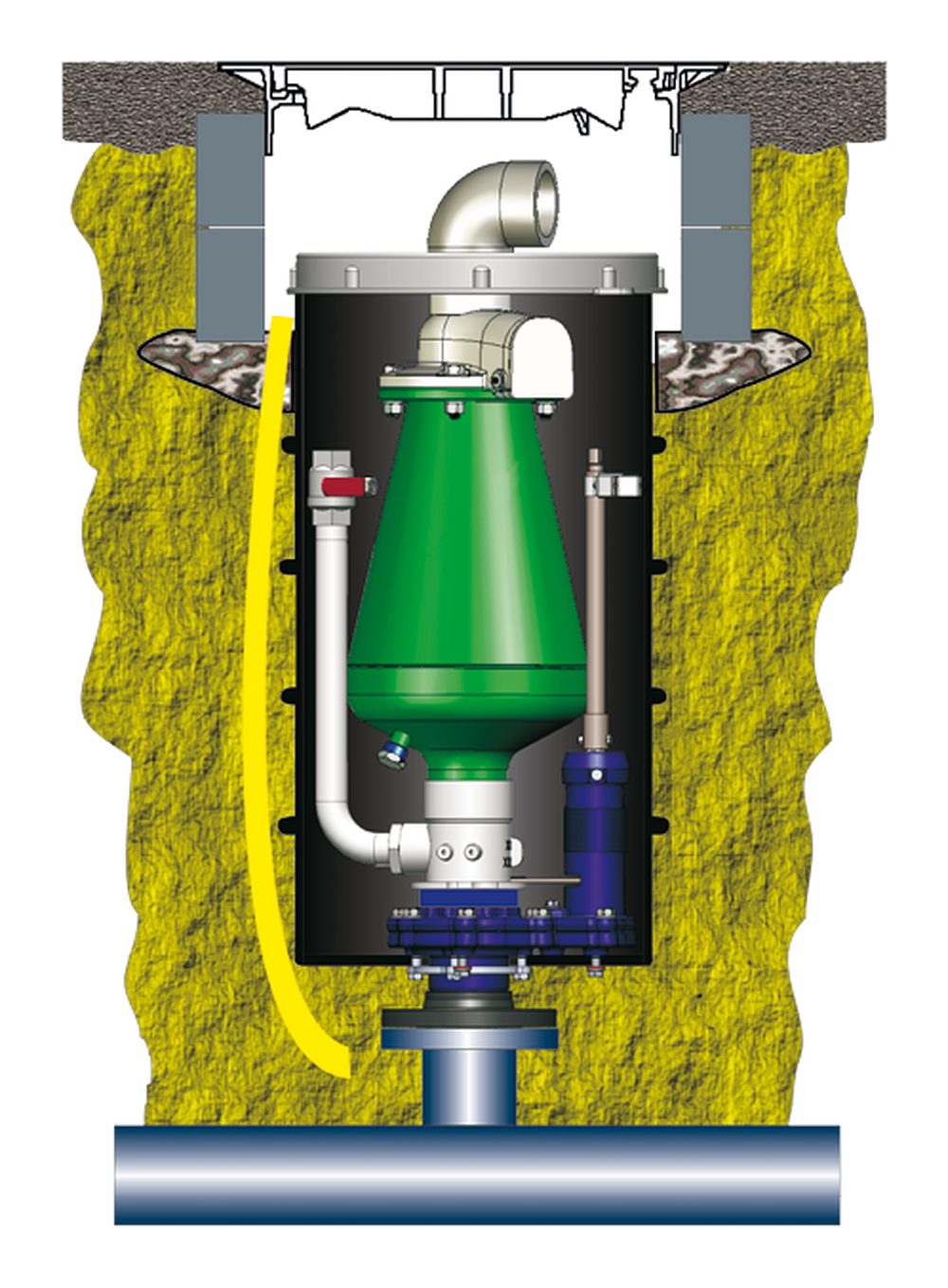

Kompaktschacht für Erdeinbau
Kompaktschacht für Erdeinbau
Typ WABE30E
Artikel-Nr. |
DN |
PN |
H |
∅ di |
kg |
WABE30E3 |
3" |
16 |
1070 |
400 |
53.0 |
WABE30E80 |
80 |
16 |
1070 |
400 |
53.0 |
WABE30E100 |
100 |
16 |
1070 |
400 |
53.0 |

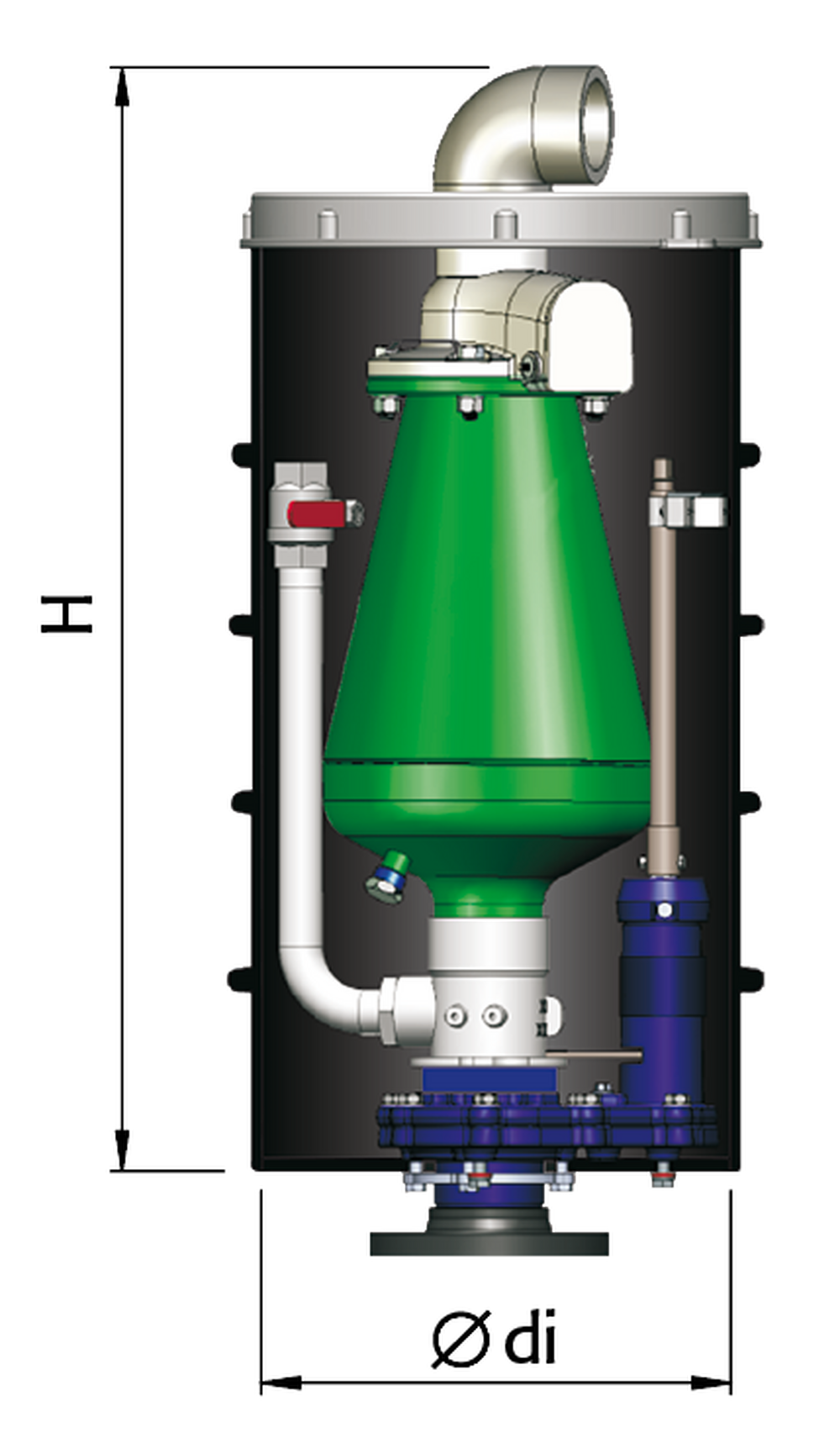

Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Deckel |
PE |
2 |
Zu-/Abluftanschluss |
Kunststoff |
3 |
Spülrohr mit Kugelhahn 1" |
Edelstahl |
4 |
Be- und Entlüftungsventil WABE30 |
|
5 |
Bajonett-Adapter |
Edelstahl |
6 |
Sicherungsbügel |
Edelstahl |
7 |
O-Ring |
NBR |
8 |
Betätigungsspindel |
Edelstahl |
9 |
Sicherheitsverriegelung |
Edelstahl |
10 |
Schachtmantel |
PE |
11 |
Absperrarmatur mit Untersetzungsgetriebe |
Duktilguss/Edelstahl |
Alle Masse in mm - Änderungen vorbehalten
