Abwasser
Be- und Entlüftungsventile
aus Kunststoff
aus Kunststoff

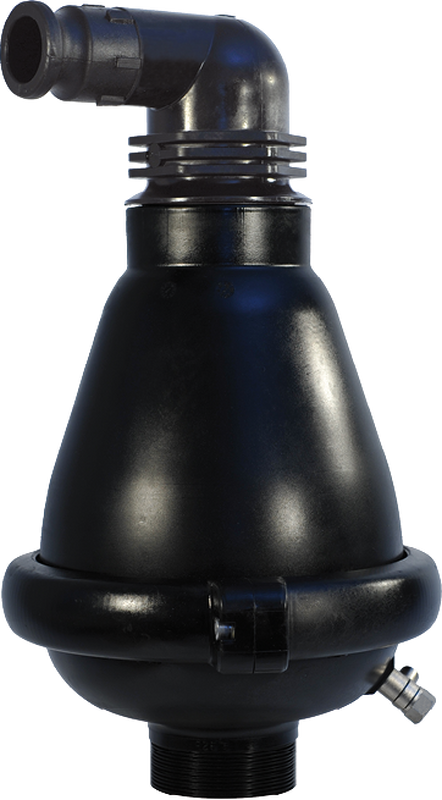

Typ WABE25 10
Artikel-Nr. |
DN |
PN |
H |
B |
kg |
WABE25 40 10 |
40 |
10 |
460 |
255 |
5.3 |
WABE25 2 10 |
2" |
10 |
455 |
255 |
4.9 |
WABE25 50 10 |
50 |
10 |
460 |
255 |
5.3 |
WABE25 3 10 |
3" |
10 |
455 |
255 |
5.5 |
WABE25 80 10 |
80 |
10 |
460 |
255 |
6.0 |
WABE25 4 10 | 4" | 10 | 455 | 255 | 5.8 |
WABE25 100 10 |
100 |
10 |
460 |
255 |
6.9 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäusekopf |
PAGF |
2 |
Drainagestecker (1½") |
PAGF |
3 |
Dichtsystem |
PA+EPDM+VA |
4 |
Formteil |
PPGF |
5 |
O-Ring |
NBR |
6 |
Gehäusemittelteil |
PAGF |
7 |
Schwimmer |
PPGF |
8 |
Klemmschelle |
PAGF |
9 |
O-Ring |
NBR |
10 |
Entleerungshahn |
Edelstahl |
11 |
Gehäusesockel |
PAGF |
12 |
O-Ring |
NBR |
13 |
Flansch |
PAGF |
Alle Masse in mm - Änderungen vorbehalten
