Abwasser
Be- und Entlüftungsventile
aus Kunststoff, Hochdruck
aus Kunststoff, Hochdruck

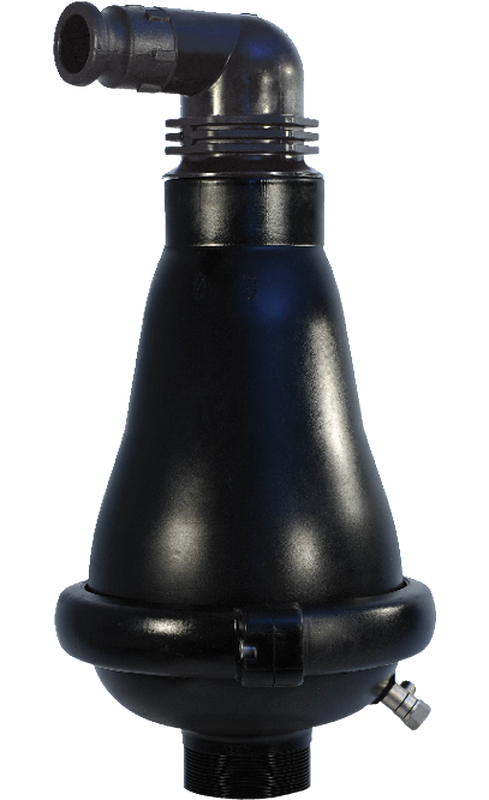

Typ WABE25 16
Artikel-Nr. |
DN |
PN |
H |
B |
kg |
WABE25 2 16 |
2" |
16 |
565 |
365 |
4.0 |
WABE25 50 16 |
50 |
16 |
570 |
365 |
4.6 |
WABE25 3 16 |
3" |
16 |
565 |
365 |
4.5 |
WABE25 80 16 |
80 |
16 |
570 |
365 |
4.9 |
WABE25 4 16 |
4" |
16 |
565 |
365 |
4.5 |
WABE25 100 16 |
100 |
16 |
570 |
365 |
5.2 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäusekopf |
PAGF |
2 |
Drainagestecker (1½") |
PAGF |
3 |
Dichtsystem |
PA+EPDM+VA |
4 |
Formteil |
PPGF |
5 |
O-Ring |
NBR |
6 |
Gehäusemittelteil |
PAGF |
7 |
Schwimmer |
PE |
8 |
Klemmschelle |
VA |
9 |
O-Ring |
NBR |
10 |
Entleerungshahn |
VA |
11 |
Gehäusesockel |
PAGF |
12 |
O-Ring |
NBR |
13 |
Flansch |
PAGF |
Alle Masse in mm - Änderungen vorbehalten
