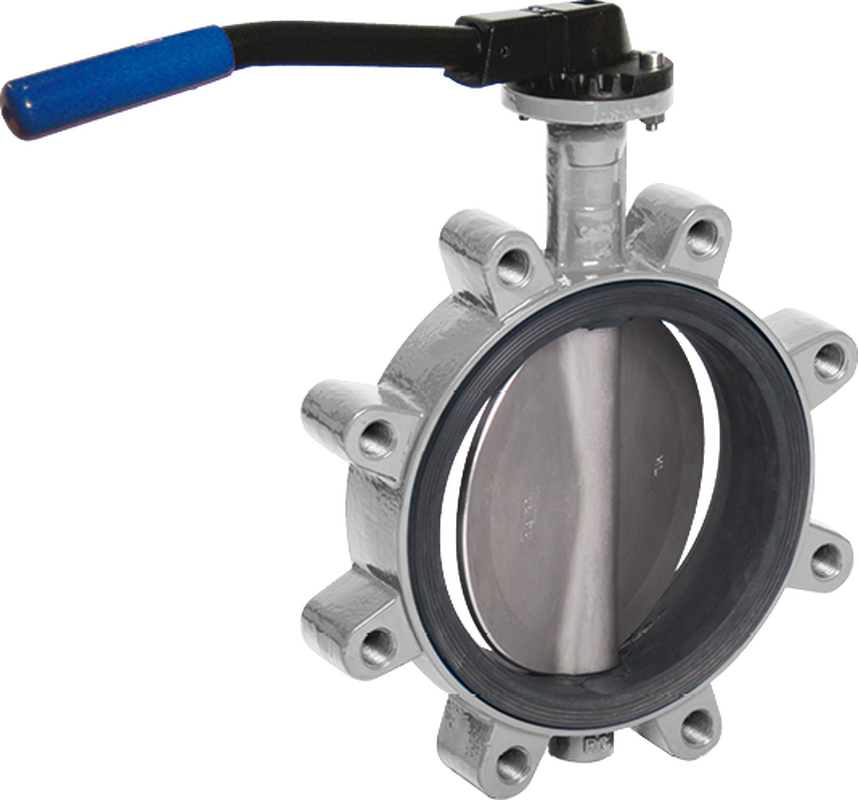

Zwischenflanschklappen, Anflanschklappe LUG aus Edelstahl mit Handhebel

7.2.2 Zwischenflanschklappen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Gehäuse aus Edelstahl, einteilig, mit Sitzdichtung aus NBR
Zentrisch gelagerte Klappenscheibe aus Edelstahl
Mit Gewindebohrungen
Kann als Endarmatur eingesetzt werden
Inklusive Handhebel mit sieben Rasterpositionen zwischen 0° und 90°
Montage der Klappe erfolgt ohne zusätzliche Flanschdichtung

Werkstoffe und Konstruktion 7.2.30a

Flanschverbindung 4.3.26
Projektierungshilfe 7.2.40a
Zubehör 7.2.20a-c

Auf Anfrage

Höhere Drücke
Nennweiten bis DN 350

Artikel-Nr.	DN	PN	C	E2	H2	Y2	L2	M2	kg
WAAK40H A4	40	PN10/16	33	49	150	213	220	90	2.4
WAAK50H A4	50	PN10/16	43	49	169	228	220	90	3.3
WAAK65H A4	65	PN10/16	46	49	184	250	220	90	3.7
WAAK80H A4	80	PN10/16	46	60	201	292	260	90	5.2
WAAK100H A4	100	PN10/16	52	60	225	330	260	90	6.8
WAAK125H A4	125	PN10/16	56	75	255	380	315	90	10.3
WAAK150H A4	150	PN10/16	56	75	268	404	315	90	10.9
WAAK200H10 A4	200	PN10	60	75	300	456	315	90	14.5
WAAK200H16 A4	200	PN16	60	75	300	471	315	90	18.1

Alle Masse in mm - Änderungen vorbehalten
