  7.2.10 Zwischenflanschklappen

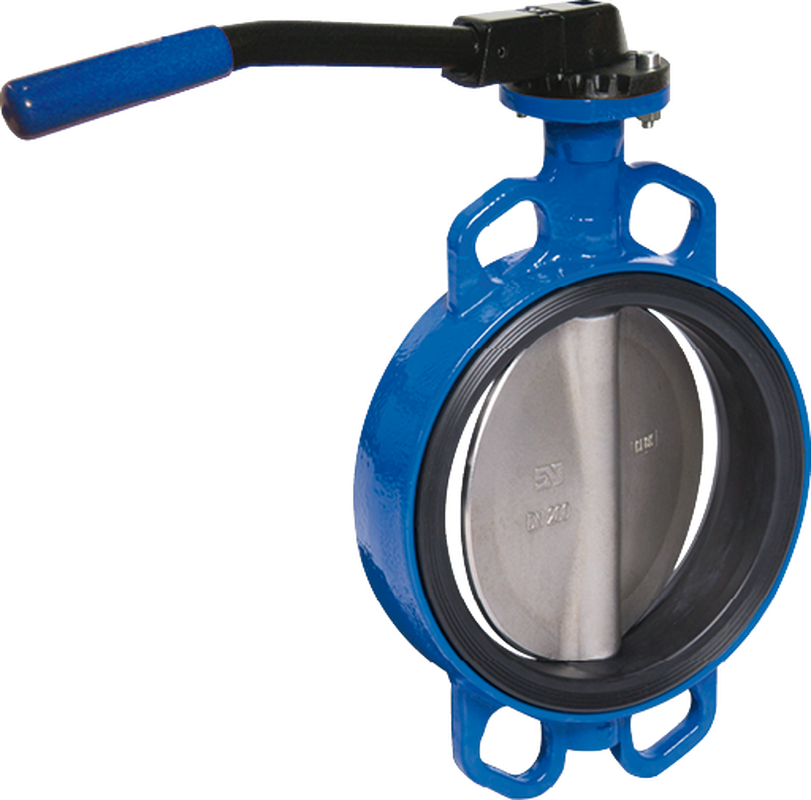

Einklemmklappe WAFER mit Handhebel
Typ WAEK H

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Gehäuse aus duktilem Gusseisen, einteilig, mit Sitzdichtung aus NBR
  • Epoxy-Pulverbeschichtung blau
  • Zentrisch gelagerte Klappenscheibe aus Edelstahl
  • Inklusive Handhebel mit sieben Rasterpositionen zwischen 0° und 90°
  • Montage der Klappe erfolgt ohne zusätzliche Flanschdichtung

Werkstoffe und Konstruktion 7.2.30a

Auf Anfrage

  • Höhere Drücke
  • Nennweiten bis DN 350
  • Gehäuse aus Edelstahl

Artikel-Nr.

DN

PN

C

E2

H2

Y2

L2

M2

kg

WAEK40H

40

PN10/16

33

49

159

215

220

90

2.1

WAEK50H

50

PN10/16

43

49

169

230

220

90

2.9

WAEK65H

65

PN10/16

46

49

184

253

220

90

3.0

WAEK80H

80

PN10/16

46

60

201

295

260

90

3.6

WAEK100H

100

PN10/16

52

60

225

331

260

90

4.4

WAEK125H

125

PN10/16

56

75

255

381

315

90

6.6

WAEK150H

150

PN10/16

56

75

268

401

315

90

7.6

WAEK200H10

200

PN10

60

75

300

470

315

90

11.6

WAEK200H16

200

PN16

60

75

300

470

315

90

11.6

Alle Masse in mm - Änderungen vorbehalten
