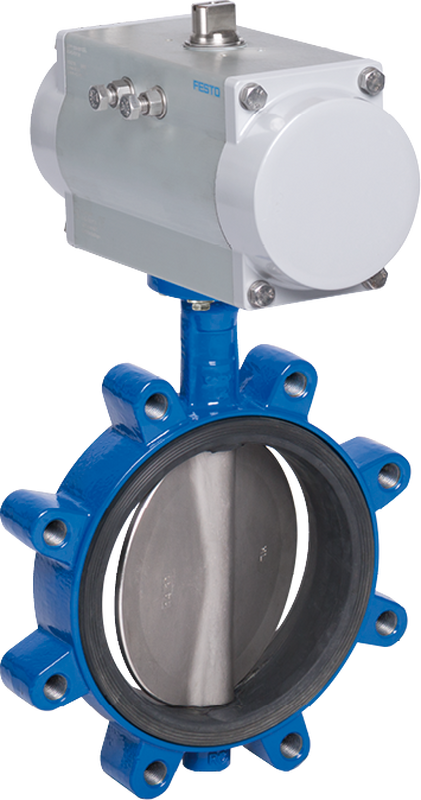

Zwischenflanschklappen, Anflanschklappe LUG mit Pneumatikantrieb

7.2.7 Zwischenflanschklappen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Gehäuse aus duktilem Gusseisen, einteilig, mit Sitzdichtung aus NBR
Epoxy-Pulverbeschichtung blau
Zentrisch gelagerte Klappenscheibe aus Edelstahl
Mit Gewindebohrungen
Kann als Endarmatur eingesetzt werden
Montage der Klappe erfolgt ohne zusätzliche Flanschdichtung

Werkstoffe und Konstruktion 7.2.30a

Flanschverbindung 4.3.25 / 4.3.26
Projektierungshilfe 7.2.40a
Zubehör 7.2.20a-c

Pneumatikantrieb

Mit doppeltwirkendem, pneumatischem Schwenkantrieb
Luftdruck 6 bar (bis max. 8 bar)

Auf Anfrage

Andere Nennweiten
Einfachwirkender Antrieb

Artikel-Nr.	DN	PN	C	A1	B1	C1	H1	Y1	L1	Antrieb	kg
WAAK40P	40	PN10/16	33	69	39	100	230	284	133	DFPD-20	3.3
WAAK50P	50	PN10/16	43	69	39	100	240	300	133	DFPD-20	4.2
WAAK65P	65	PN10/16	46	82	45	112	263	330	151	DFPD-40	5.2
WAAK80P	80	PN10/16	46	82	45	112	269	360	151	DFPD-40	6.7
WAAK100P	100	PN10/16	52	99	53	130	311	416	189	DFPD-80	9.6
WAAK125P	125	PN10/16	56	112	61	143	339	464	214	DFPD-120	14.7
WAAK150P	150	PN10/16	56	112	61	143	352	489	214	DFPD-120	15.4
WAAK200P10	200	PN10	60	120	64	154	389	545	231	DFPD-160	20.0
WAAK200P16	200	PN16	60	136	72	180	415	586	257	DFPD-240	26.1
WAAK250P10	250	PN10	68	144	75	192	475	685	334	DFPD-300	37.8
WAAK250P16	250	PN16	68	163	83	214	497	707	374	DFPD-480	42.6
WAAK300P10	300	PN10	78	163	83	214	522	762	374	DFPD-480	55.5
WAAK300P16	300	PN16	78	184	93	233	541	781	428	DFPD-700	62.0
WAAK350P10	350	PN10	78	184	93	233	576	839	428	DFPD-700	78.5
WAAK350P16	350	PN16	78	222	112	276	615	878	519	DFPD-1200	91.8
WAAK400P10	400	PN10	102	222	112	276	656	964	519	DFPD-1200	109.4
WAAK400P16	400	PN16	102	277	140	339	719	1027	636	DFPD-2300	138.5

Alle Masse in mm - Änderungen vorbehalten
