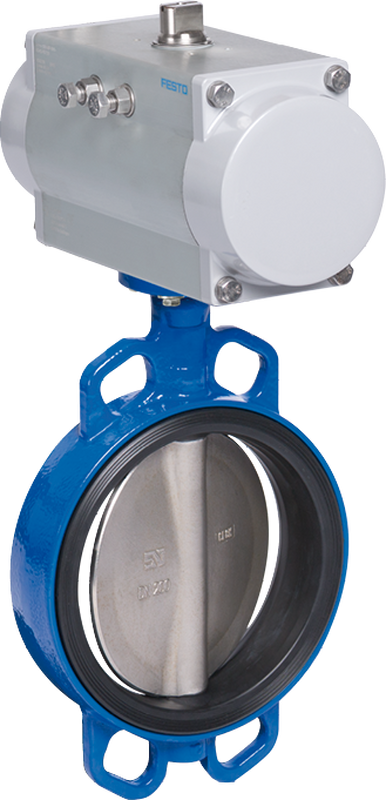

Zwischenflanschklappen, Einklemmklappe WAFER mit Pneumatikantrieb

7.2.13 Zwischenflanschklappen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Gehäuse aus duktilem Gusseisen, einteilig, mit Sitzdichtung aus NBR
Epoxy-Pulverbeschichtung blau
Zentrisch gelagerte Klappenscheibe aus Edelstahl
Montage der Klappe erfolgt ohne zusätzliche Flanschdichtung

Werkstoffe und Konstruktion 7.2.30a

Flanschverbindung 4.3.27 / 4.3.28
Projektierungshilfe 7.2.40a
Zubehör 7.2.20a-c

Pneumatikantrieb

Mit doppelwirkendem, pneumatischem Schwenkantrieb
Luftdruck 6 bar (bis max. 8 bar)

Auf Anfrage

Andere Nennweiten
Gehäuse aus Edelstahl
Einfachwirkender Antrieb

Artikel-Nr.	DN	PN	C	A1	B1	C1	H1	Y1	L1	Antrieb	kg
WAAK40P	40	PN10/16	33	69	39	100	230	286	133	DFPD-20	3.0
WAAK50P	50	PN10/16	43	69	39	100	240	302	133	DFPD-20	3.7
WAAK65P	65	PN10/16	46	82	45	112	263	332	151	DFPD-40	4.5
WAAK80P	80	PN10/16	46	82	45	112	269	363	151	DFPD-40	5.0
WAAK100P	100	PN10/16	52	99	53	130	311	417	189	DFPD-80	7.3
WAAK125P	125	PN10/16	56	112	61	143	339	466	214	DFPD-120	11.0
WAAK150P	150	PN10/16	56	112	61	143	352	485	214	DFPD-120	12.2
WAAK200P10	200	PN10	60	120	64	154	389	559	231	DFPD-160	17.1
WAAK200P16	200	PN16	60	136	72	180	415	585	257	DFPD-240	19.6
WAAK250P10	250	PN10	68	144	75	192	475	685	334	DFPD-300	31.7
WAAK250P16	250	PN16	68	163	83	214	497	707	374	DFPD-480	36.5
WAAK300P10	300	PN10	78	163	83	214	522	762	374	DFPD-480	45.5
WAAK300P16	300	PN16	78	184	93	233	541	781	428	DFPD-700	52.0
WAAK350P10	350	PN10	78	184	93	233	576	839	428	DFPD-700	57.9
WAAK350P16	350	PN16	78	222	112	276	615	878	519	DFPD-1200	71.2
WAAK400P10	400	PN10	102	222	112	276	656	964	519	DFPD-1200	91.5
WAAK400P16	400	PN16	102	277	140	339	719	1027	636	DFPD-2300	120.6

Alle Masse in mm - Änderungen vorbehalten
