Wasser

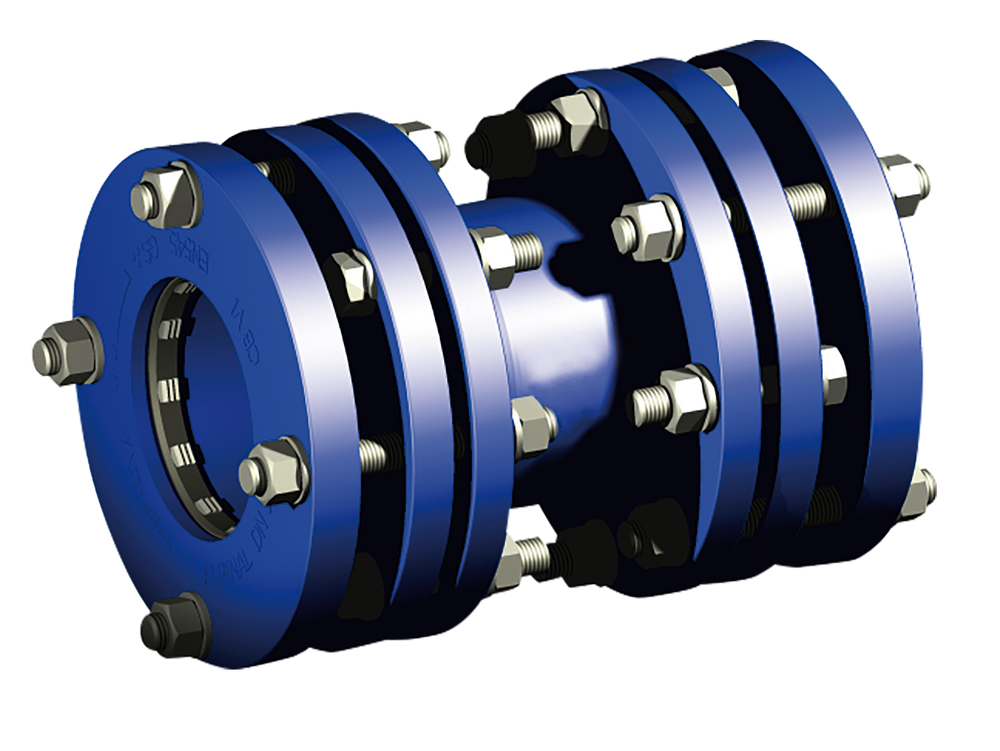

Schlaufe Novo-Sit SPEZIAL
Typ U N SPEZ
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|

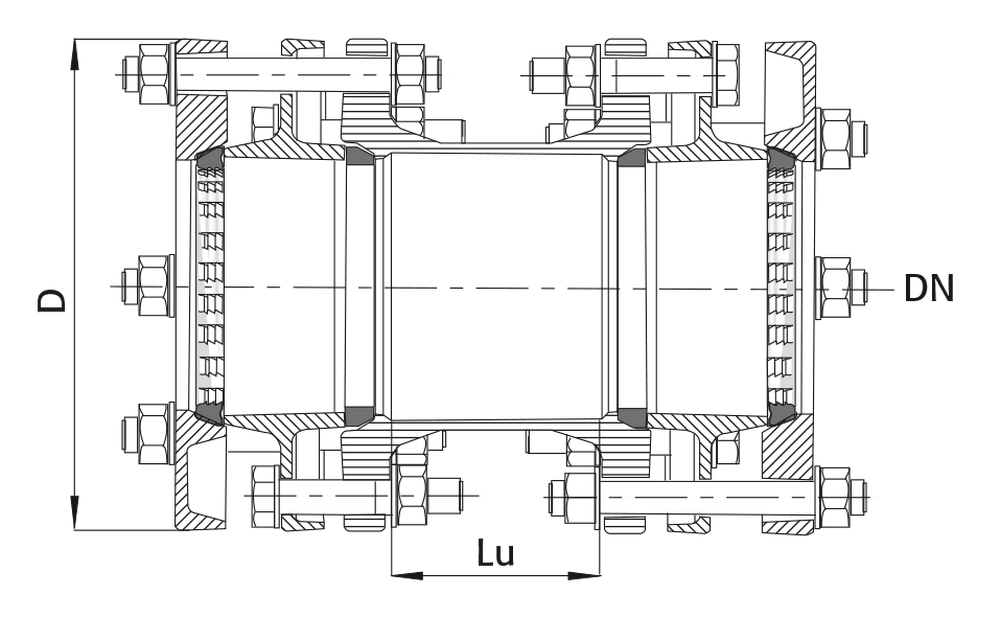

Artikel-Nr. |
DN |
Lu |
D |
Rohrklasse, PFA, PFA* |
kg | |||
|
U80N-SPEZ EP |
80 |
210 |
225 |
C100/100/60 |
C100/100/100 |
34.8 |
||
|
U100N-SPEZ EP |
100 |
321 |
255 |
C100/100/56 |
C100/100/100 |
50.5 |
||
|
U125N-SPEZ EP |
125 |
232 |
300 |
C64/64/52 |
C100/100/100 |
62.9 |
||
|
U150N-SPEZ EP |
150 |
232 |
340 |
C64/64/48 |
C100/100/100 |
91.2 |
||
|
U200N-SPEZ EP |
200 |
260 |
415 |
C64/64/43 |
C100/100/100 |
169.7 |
||
|
U250N-SPEZ EP |
250 |
254 |
440 |
C50/50/39 |
C80/78/63 |
182.0 |
||
|
U300N-SPEZ EP |
300 |
261 |
500 |
C50/50/34 |
C75/70/63 |
205.9 |
||
|
U400N-SPEZ EP |
400 |
354 |
660 |
C40/40/20 |
C64/64/50 |
439.3 |
||
|
U500N-SPEZ EP |
500 |
377 |
800 |
C40/40/16 |
C50/50/40 |
657.1 |
||
|
PFA* schubgesichert |
||||||||

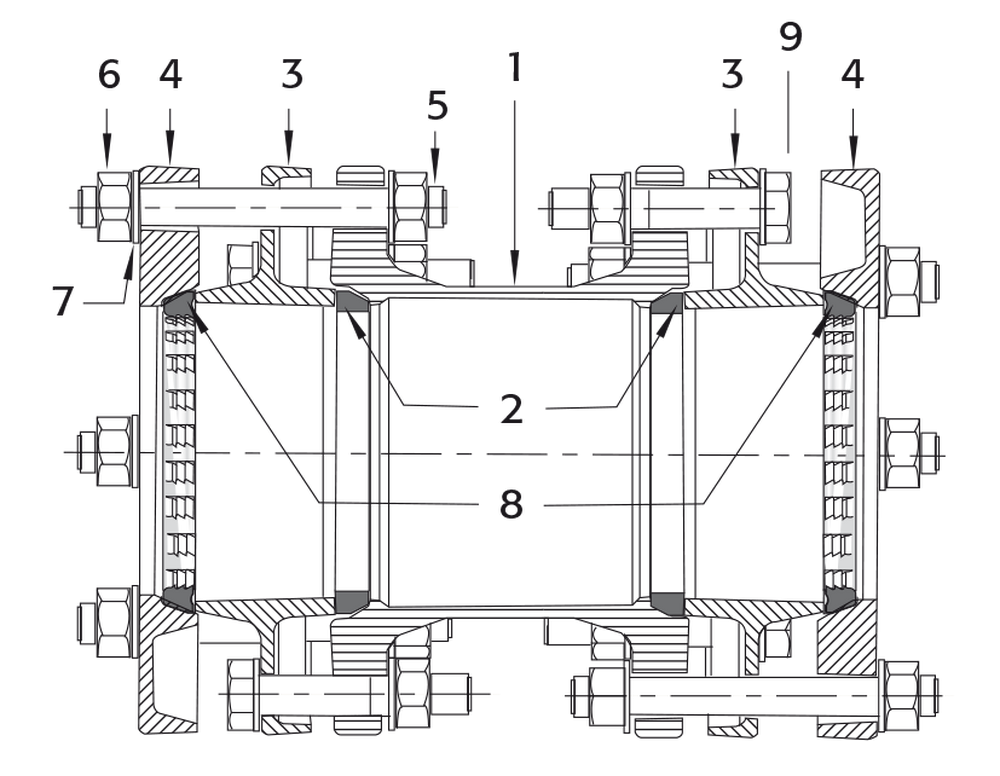

Werkstoffe und Konstruktion
U N SPEZ
|
Pos. |
Nb |
Benennung |
Werkstoffe |
|
1 |
1 |
Gehäuse |
EN GJS-400-15 |
|
2 |
2 |
Dichtung |
EPDM |
|
3 |
2 |
Gegenring |
EN GJS-400-15 |
|
4 |
2 |
Gegenflansch |
EN GJS-400-15 |
|
5 |
Gewindestangen |
verzinkt |
|
|
6 |
Muttern |
verzinkt |
|
|
7 |
Unterlagsscheiben |
verzinkt |
|
|
8 |
2 |
Novo-Sit SPEZIAL |
EPDM |
|
9 |
Schrauben |
verzinkt |
|
DN |
Pos. 5 |
Pos. 6 |
Pos. 7 |
Pos. 9 | |
|
80 |
6 x M20 |
12 x M20 |
24 x ISO 7089 20 N |
6 x HM 20x110x76 |
|
|
100 |
8 x M20 |
16 x M20 |
32 x ISO 7089 20 N |
8 x HM 20x110x76 |
|
|
125 |
8 x M24 |
16 x M24 |
32 x ISO 7089 24 N |
8 x HM 24x110x82 |
|
|
150 |
8 x M24 |
16 x M24 |
32 x ANSI B18.22M-24N |
8 x HM 24x130x93 |
|
|
200 |
12 x M27 |
24 x M27 |
48 x ISO 7089 27 140 HV |
12 x HM 27x150x105 |
|
|
250 |
12 x M27 |
24 x M27 |
48 x ISO 7091 27 N |
12 x HM 27x150x105 |
|
|
300 |
16 x M27 |
32 x M27 |
64 x ISO 7091 27 N |
16 x HM 27x150x105 |
|
|
400 |
20 x M36 |
60 x M36 |
80 x ISO 7091 27 N |
20 x HM 36x160x92 |
|
|
500 |
20 x M39 |
60 x M39 |
80 x ISO 7091 27 N |
20 x HM 39x180x105 |
Alle Masse in mm - Änderungen vorbehalten
