Be- und Entlüfter, Be- und Entlüftungsventil für Erdeinbau

9.3.9 Be- und Entlüfter

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Eingebautes BEV Typ WWBE46 9.3.3
Arbeitsdruck: min. 0,1/max. 16 bar
Langlebig: Absperrarmatur und Getriebe aus Edelstahl lieferbar
Geringe Bauhöhe: Standard: 875 mm, Kurzbauhöhe: ab 725 mm
Aussengewinde 3" oder Flansche DN80, DN100

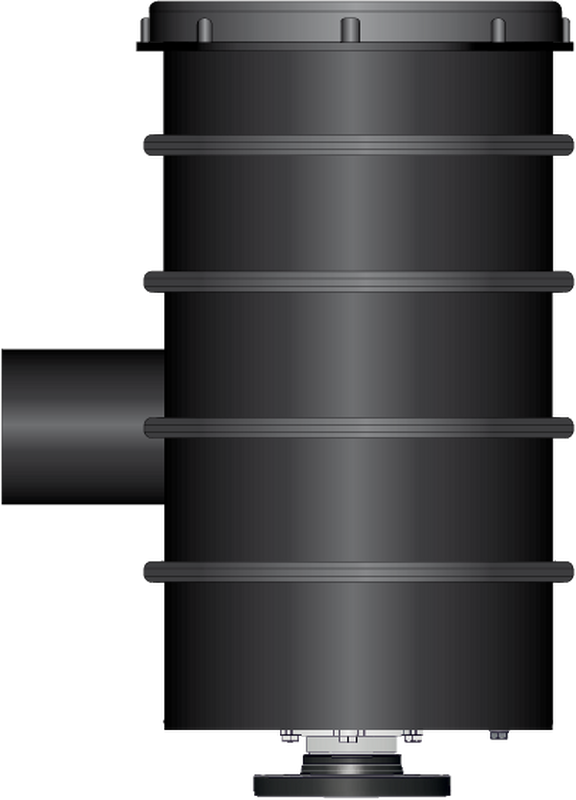

Dicht und auftriebssicher: Monolitischer PE-Schacht
Doppelnutzen: Zum Spülen von Leitungssektionen nutzbar
Ökonomisch: Transport, Installation und Bedienung ohne Heberwerkzeuge (Gesamtgewicht zwischen 34 kg und 55 kg)

Auf Anfrage

Höherer Arbeitsdruck (0,2–25 bar)
Wasserdichte Ausführung
Ventilationskamin für Zu-/Abluftführung DN150 aus Edelstahl
Sanftschlussadapter zur aktiven Druckstossdämpfung
Flutsperre 2" inkl. Verrohrung
Spülgarnitur aus Edelstahl mit 2" Niederschraubventil

Verbindungen & Zubehör

Flanschverbindung 4.3.1 / 4.3.2

Artikel-Nr.		DN					NPK-Nr.
WWBE46E3		AG 3"					-
WWBE46E80		80					832.221
WWBE46E100		100					832.222

Pos.	Benennung	Werkstoffe
1	Kaminanschluss	PE (Ø 160 mm)
2	Schachtdeckel	PE (Ø 500 mm)
3	Spül-/Ablass-Schlauch	PVC
4	Kugelhahn Rp1	VA
5	Bedienschlüssel-Ankerpunkt	VA
6	Schachtmantel	PE
7	Druckentspannung	VA
8	Absperrarmatur	VA
9	Flansch	VA
10	Bedienschlüssel	VA
11	Be- und Entlüftungsventil	WWBE46
12	Sicherheitsverriegelung	VA
13	Bajonett + 2x O-Ring	VA, NBR
14	Betätigungsspindel	VA
15	Untersetzungsgetriebe	VA

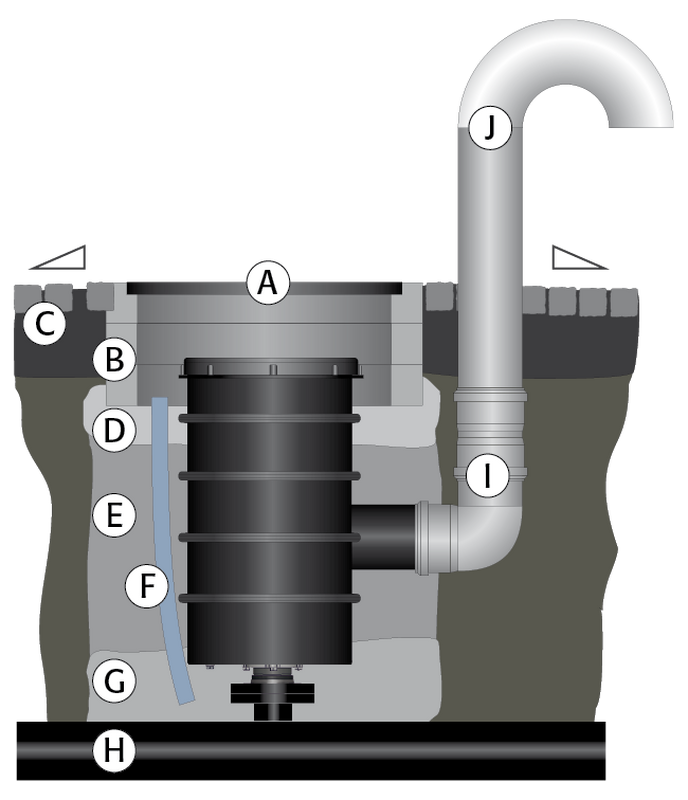

Pos.	Benennung
A	Tagwasserdichte Schachtabdeckung
B	Ausgleichsringe
C	Einfassung mit Gefälle
D	Trag-/Sauberkeitsschicht gemäß Verkehrslast
E	Verfüllmaterial
F	Drainagerohr (Lieferumfang)
G	Drainageschicht
H	Druckleitung
I	Winkel, Muffen, ... (z.B. KG-Rohr, Ø 160 mm)
J	Ventilationskamin

Produktmerkmale

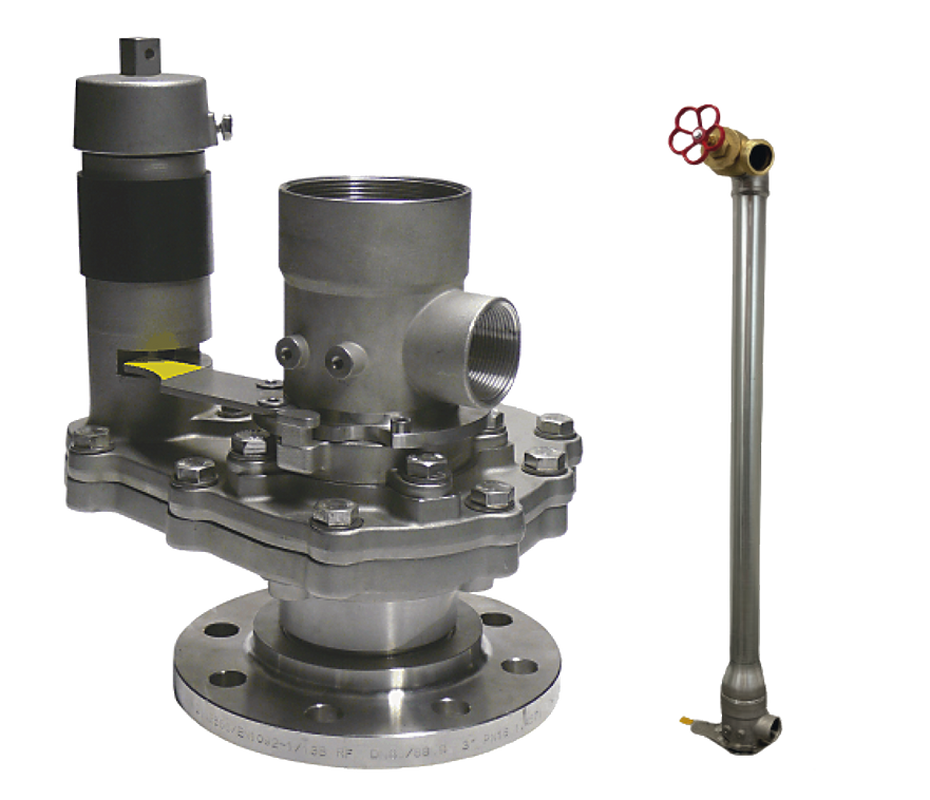

Standardausführung ab Werk mit Absperrarmatur und Getriebe aus Edelstahl

Zubehör

Spülgarnitur

Alle Masse in mm - Änderungen vorbehalten
