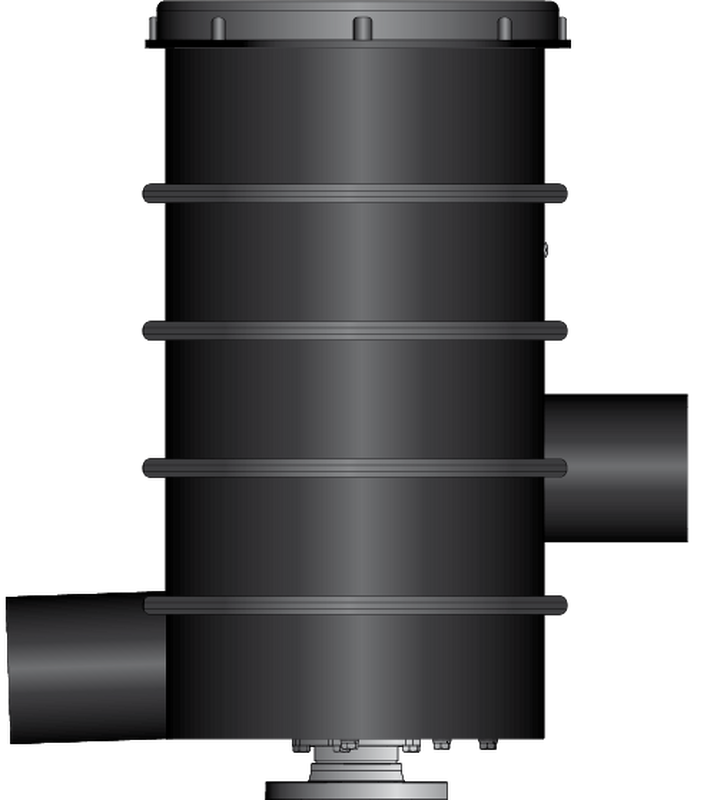

Be- und Entlüftungsventil für Erdeinbau
Typ WWBE70E
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
NPK-Nr. | |||||
|
WWBE70E3 |
AG 3" |
- |
|||||
|
WWBE70E80 |
80 |
832.221 |
|||||
|
WWBE70E100 |
100 |
832.222 |
Werkstoffe und Konstruktion
WWBE70E
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Zu-/Abluft-Anschluss |
PE (Ø 160 mm) |
|
2 |
Deckel |
PE (Ø 500 mm) |
|
3 |
Spül-/Ablass-Schlauch |
PVC |
|
4 |
Kugelhahn |
VA |
|
5 |
Sicherheitsverriegelung |
VA |
|
6 |
Schachtmantel |
PE |
|
7 |
Spül-Start-Hahn |
VA |
|
8 |
Druckentspannung |
VA |
|
9 |
Absperrarmatur |
VA |
|
10 |
Prozessanschluss (Flansch) |
VA |
|
11 |
Be- und Entlüftungsventil |
WWBE70E |
|
12 |
Sicherheitsverriegelung |
VA |
|
13 |
Bajonett + 2x O-Ring |
VA, NBR |
|
14 |
Betätigungsspindel |
VA |
|
15 |
Untersetzungsgetriebe |
VA |
|
16 |
Bodenablauf |
PE (Ø 160 mm) |
|
17 |
Bedienschlüssel |
VA |
|
18 |
Bedienschlüssel-Aufnahme |
VA |

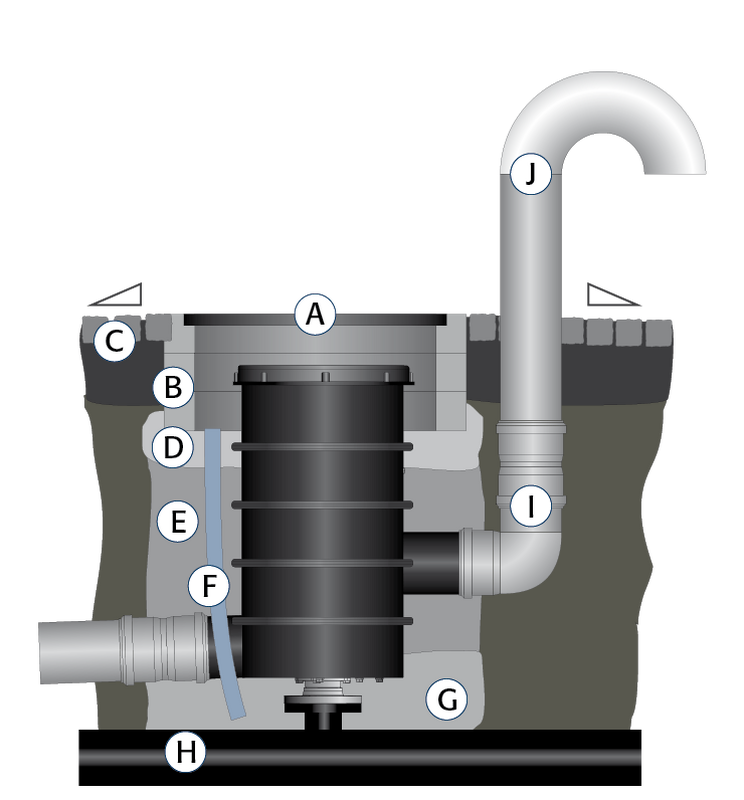

Einbauskizze
WWBE70E
|
Pos. |
Benennung |
|
A |
Tagwasserdichte Schachtabdeckung |
|
B |
Ausgleichsringe |
|
C |
Befestigte Oberfläche mit abweisendem Gefälle |
|
D |
Trag-/Sauberkeitsschicht gemäß Verkehrslast |
|
E |
Verfüllmaterial |
|
F |
Drainagerohr (Lieferumfang) |
|
G |
Drainageschicht |
|
H |
Druckleitung |
|
I |
Zu-/Abluft-Verrohrung ... (z.B. KG-Rohr, Ø 160 mm) |
|
J |
Ventilationskamin |

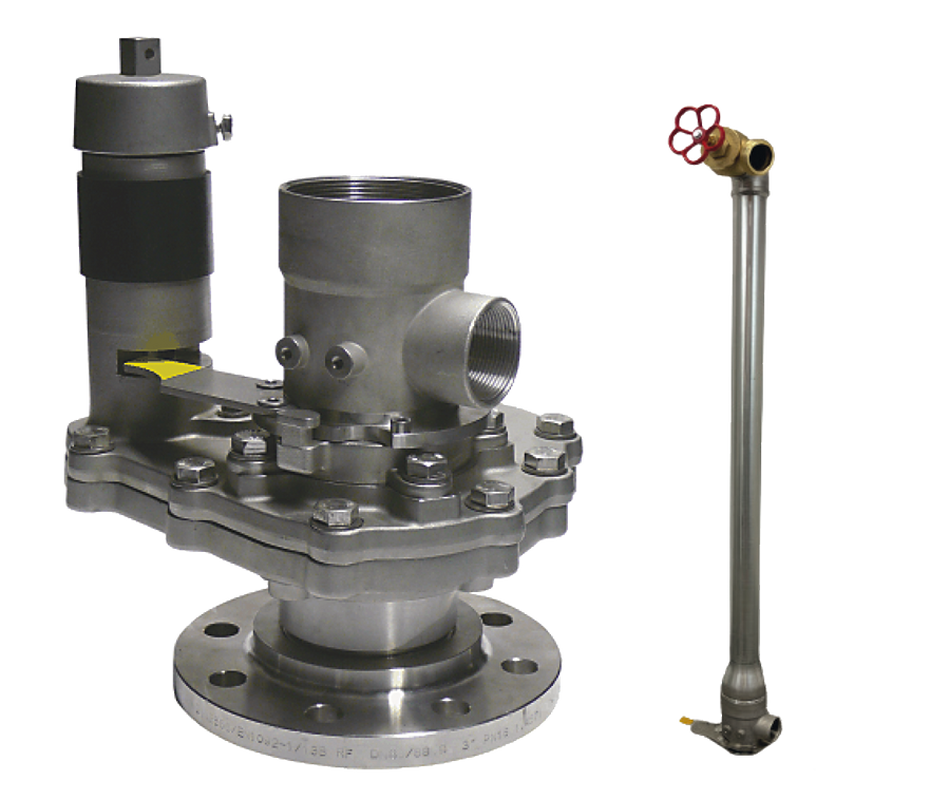

Detail Absperrarmatur und Spülgarnitur
WWBE70E

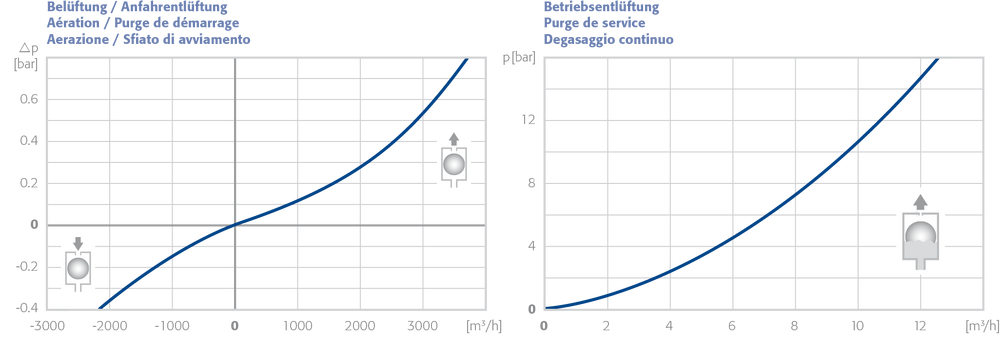

Betriebskennlinien
Alle Masse in mm - Änderungen vorbehalten
