Wasser

  9.3.6 Be- und Entlüfter

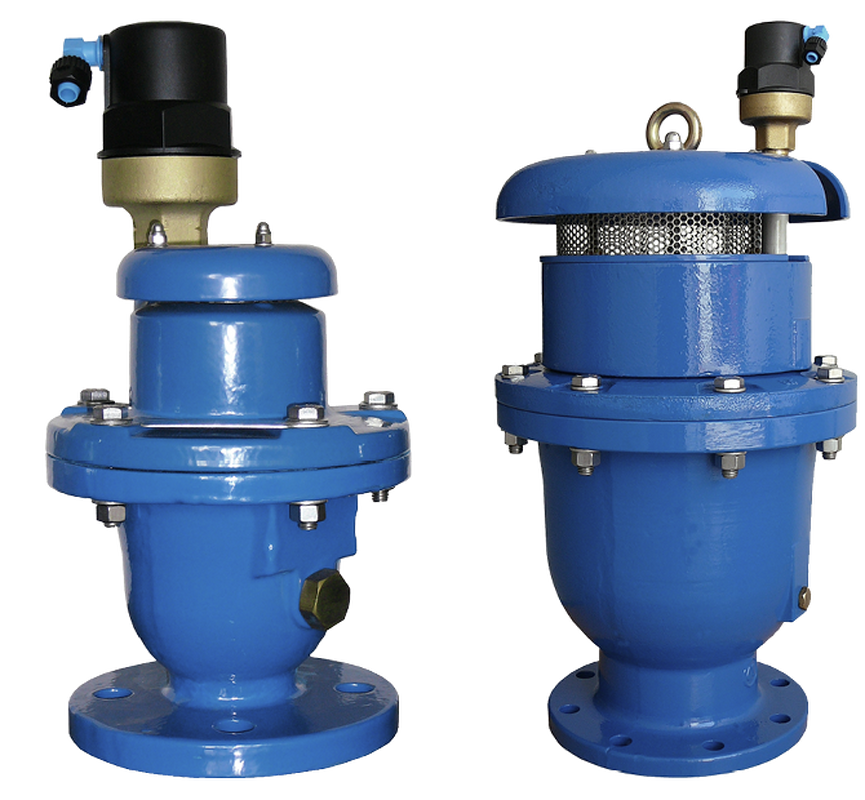

Dynamisches Be- und Entlüftungsventil
Typ WWBE70

Produktmerkmale

  • Selbsttätiges 3-Wege-Be- und Entlüftungsventil mit Flanschanschluss oder Gewinde
  • Gehäuse: Duktilguss, EKB beschichtet oder Nylon faserverstärkt
  • Spüladapter für Funktionskontrolle unter Betriebsdruck
  • Arbeitsdruck: min. 0.2/max. 16 bar
  • Zu-/Abluft: Gewinde
  • Belüftung: bis 20’000 m3/h
  • Anfahrentlüftung: bis 25’000 m3/h
  • Dauerentlüftung: bis 160 m3/h

Auf Anfrage

  • Belüftungssperre
  • Flexible Drainageadapter und Schläuche

Verbindungen & Zubehör

DN

PN

H

D



kg

NPK-Nr.

2"

10/16

190

2" AG/ext.



2

833.416

50

10/16

195

2" AG/ext.



3

833.316

80

10/16

290

3" IG/int.



14

833.318

100

10/16

311

4" AG/ext.



21

833.319

150

10/16

392

6" Victaulic



39

833.342

200

10

454

8" Victaulic



70

833.323

200

16

454

8" Victaulic



70

833.343

300

10

725

12" Victaulic



156

833.325

300

16

725

12" Victaulic



156

833.345

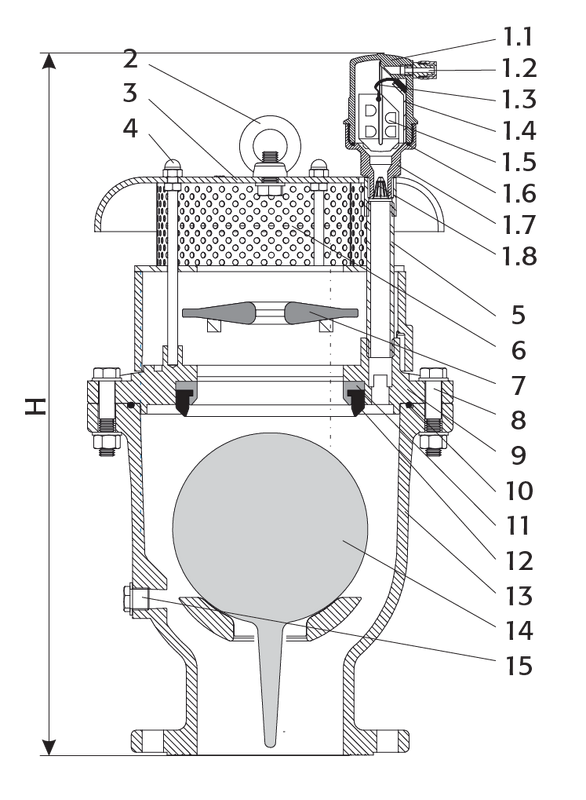

Werkstoffe und Konstruktion

Benennung

Werkstoffe

1

Gehäuse Steuerventil

Faserverstärktes PA

2

Rolldichtung

EPDM

3

Steuerschwimmer

PP

4

Niederhalter

Faserverstärktes PA

5

O-Ring

NBR

6

Unterdruckschleuse

PA, Edelstahl

7

Verschraubung

Inox (DN 50: PA)

8

Oberteil

GG (DN 50/2": PA)

9

Membranelement

EPDM, PA

10

Dichtsitz

Bronze (DN 50: PA)

11

Unterteil

GGG (DN 50/2": PA)

12

Spül-/Entleerungshahn

Edelstahl

Alle Masse in mm - Änderungen vorbehalten
