Wasser

  9.3.7 Be- und Entlüfter

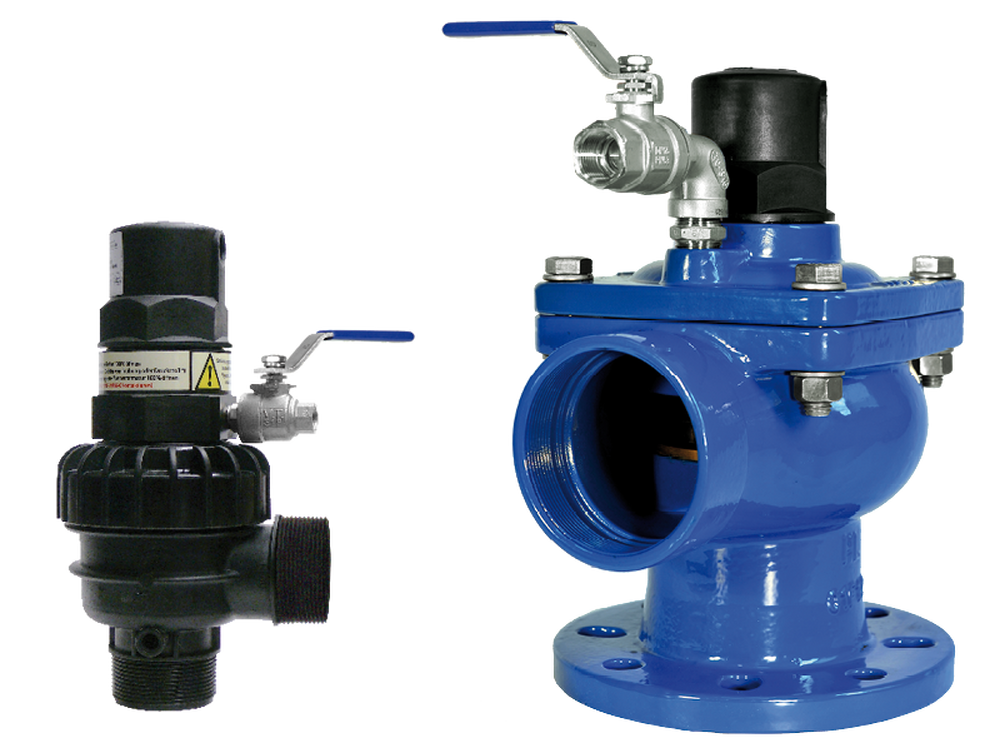

Be- und Entlüftungsventil für Erdeinbau
Typ WWBE90

Produktmerkmale

  • Selbsttätiges 3-Wege-Be- und Entlüftungsventil mit Flanschanschluss
  • Isoliermantel aus PE-Schaum, aluminiumbeschichtet
  • Arbeitsdruck: min 0,2/max. 16 bar
  • Rohrdeckung: 0,75 m-2,7 m
  • Anfahrentlüftung: bis 330 m3/h
  • Dauerentlüftung: bis 56 m3/h
  • Belüftung: bis 160 m3/h
  • SVGW-zertifiziert

Auf Anfrage

  • Niedriger Arbeitsdruck (0.05–6 bar)
  • Belüftungssperre, Sanftschlussdrossel, Filtersieb aus Edelstahl
  • Strassenkappen aus GFK (12,5 t) oder Guss (25 t)
  • Sickerpackung, Spül- und Entnahmegarnitur
  • Zusätzliche Frostschutzkissen (im Schachtinneren)
  • Verschliessbarer Deckel
  • Sicherheitsschnorchel gegen Einsaugen von Brackwasser

Verbindungen & Zubehör



DN



NPK-Nr.



50



833.376



80



833.378



100



-


Werkstoffe und Konstruktion

Benennung

Werkstoffe

1

Deckelschraube

Edelstahl

2

Deckel

Aluminium, eloxiert

3

Spindeltraverse

Faserverstärktes PA

4

Spindel

Faserverstärktes PA

5

Isolierung

PE-Schaum

6

Schachtmantel

PVC

7

Verlängerung

Edelstahl

8

Schutzgehäuse

Faserverstärktes PA

9A

Belüftungssperre

PA, Inox, EPDM, NBR

9B

oder Sanftschluss

PA, Inox, EPDM, NBR

10

Dichtklappe

Faserverstärktes PA

11

Rolldichtung

EPDM

12

Niederhalter

Faserverstärktes PA

13

Schwimmer

PP -Schaum

14

Ventiloberteil

Faserverstärktes PA

15

Ventilsockel, 2 O-Ringe

Faserverstärktes PA

16

Schrauben, Muttern (6x)

Edelstahl

17

Rückflussverhinderer

PA, inox, EPDM, NBR

18

Stössel

Faserverstärktes PA

19

Drainageanschluss

PE, PA

20

Absperrventil

PA, inox, EPDM, NBR

21

Gewindeadapter

Inox (2"-Aussengewinde)

22

Flansch

Faserverstärktes PA

23

Sicherheitsschnorchel

PE/PP

Alle Masse in mm - Änderungen vorbehalten
