  8.1.2 Rinnen- und Kanalabsperrorgane

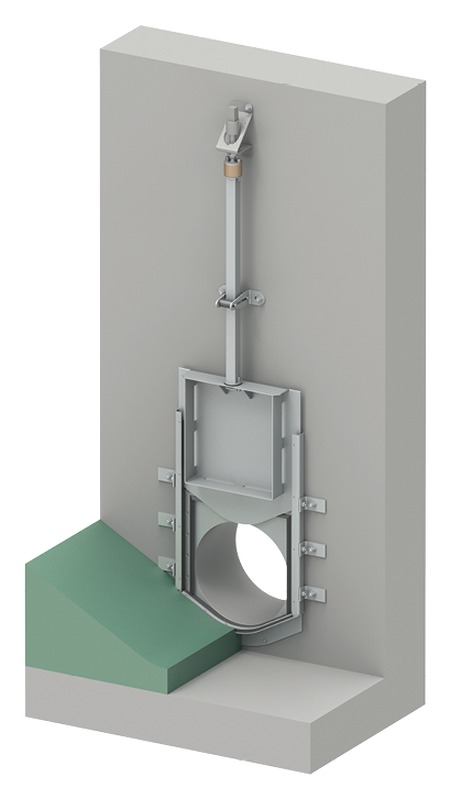

Gewindeschieber mit Gleitleisten, gerundete Sohle
Typ WGS GR

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Absperrarmatur mit gerundeter Sohle für runde Öffnungen. AUF/ZU- und REGEL-Funktion. Wasserdruck auf Vorder- und Rückseite möglich.

Produktmerkmale

  • U-Profilrahmen mit Befestigungslaschen zum Andübeln an ebene Betonwand
  • Platte belastungsgemäss verstärkt
  • Allseitig umlaufende, austauschbare Profildichtung im Rahmen
  • Verpressung der Dichtung über Gleitleisten
  • Wandabdichtung mittels selbst­klebenden Neoprenstreifen
  • Nutfreier Sohldurchgang
  • Antrieb über Trapezgewindespindel.

Abdichtung

  • 4-seitig, über den gesamten Hubbereich dichtend
  • Dichtheitsklasse 4 gemäss DIN 19569-4
  • Höhere Dichtheitsklasse auf Anfrage
  • Leckrate 8.1.81

Nennweiten

  • DN 150 – DN 500
  • Grössere Abmessungen auf Anfrage

Antriebe

Werkstoffe

  • Edelstahl 1.4301 (V2A)
  • Profildichtung EPDM
  • Andere Werkstoffe 8.1.80

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Werkstoffe



=



Öffnungsdurchmesser



DN

=

mm

Kanaltiefe



KT

=

mm

Bedienungshöhe



HB

=

mm

Plattenhub



HUB

=

mm

Wasserdruck Vorderseite



=

mWs

Wasserdruck Rückseite



=

mWs

Antriebsart



=



Änderungen vorbehalten
