  8.1.32 Rinnen- und Kanalabsperrorgane

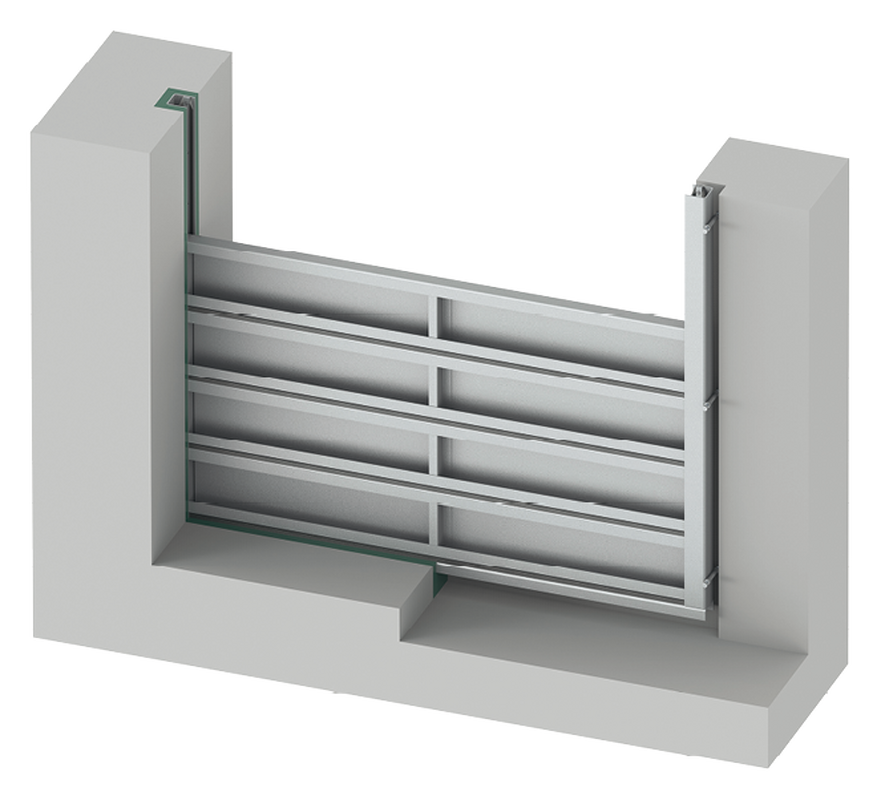

Dammbalken zum Eingiessen
Typ WDAB GE

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Absperrvorrichtung für offene Gerinne. Wasserdruck auf Vorder- und Rückseite möglich.

Produktmerkmale

  • U-Profilrahmen zum Arretieren in umlaufender Aussparung und Verguss mit schwindarmem Beton
  • Seitlich angebrachte, austauschbare Profildichtung im Rahmen
  • Balken belastungsgemäss verstärkt
  • Abdichtung zwischen den Balken und zur Gerinnesohle mittels Profildichtung
  • Nutfreier Sohldurchgang

Projektierungshilfe 8.1.82 / 8.1.83

Zubehör Dammbalken 8.1.36 / 8.1.37

Abdichtung

  • 3-seitig
  • Dichtheitsklasse 1 gemäss DIN 19569-4
  • Leckrate 8.1.81

Werkstoffe

  • Rahmen Edelstahl 1.4301 (V2A)
  • Balken Edelstahl 1.4301 (V2A) oder Aluminium
  • Profildichtung EPDM
  • Andere Werkstoffe 8.1.80

Auf Anfrage

  • Andere Balkenprofile

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Werkstoff Balken



=



Rinnenbreite



B

=

mm

Rinnentiefe



KT

=

mm

Einstauhöhe



H

=

mm

Wasserdruck Vorderseite



=

mWs

Wasserdruck Rückseite



=

mWs

Änderungen vorbehalten
