Abwasser

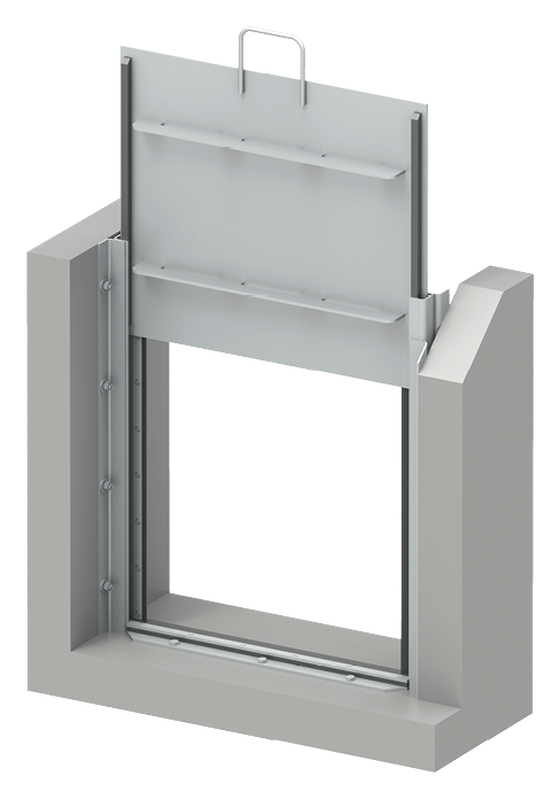

Einfache Absperrarmatur mit Keilpressung für kleinere, offene Gerinne. Wasserdruck auf Vorder- und Rückseite möglich.

Produktmerkmale

• U-Profilrahmen mit Befestigungswinkeln zum Andübeln in Rinne
• Dreiseitig umlaufende, austauschbare Profildichtung auf Platte montiert
• Verpressung der Dichtung über Keile
• Abdichtung zwischen Rahmen und Bauwerk durch Verguss bauseits
• 2 Handgriffe ab B = 800 mm

Abdichtung

• 3-seitig
• Dichtheitsklasse 2 gemäss DIN 19569-4
• Leckrate 8.1.81

Nennweiten

• 200 x 200 mm – 1000 x 1000 mm
• Grössere Abmessungen auf Anfrage

Plattenvarianten

• T1: Platte mit Handgriff (LH = 100 mm)
• T2: Platte mit Dreiecksausschnitt nach Kundenvorgabe
• T3: Handgriff gekröpft
• T4: 2 Handgriffe
• T5: Verlängerter Handgriff LH >100 mm

Werkstoffe

• Edelstahl 1.4301 (V2A)
• Profildichtung EPDM
• Andere Werkstoffe 8.1.80
