  8.1.60 Rinnen- und Kanalabsperrorgane

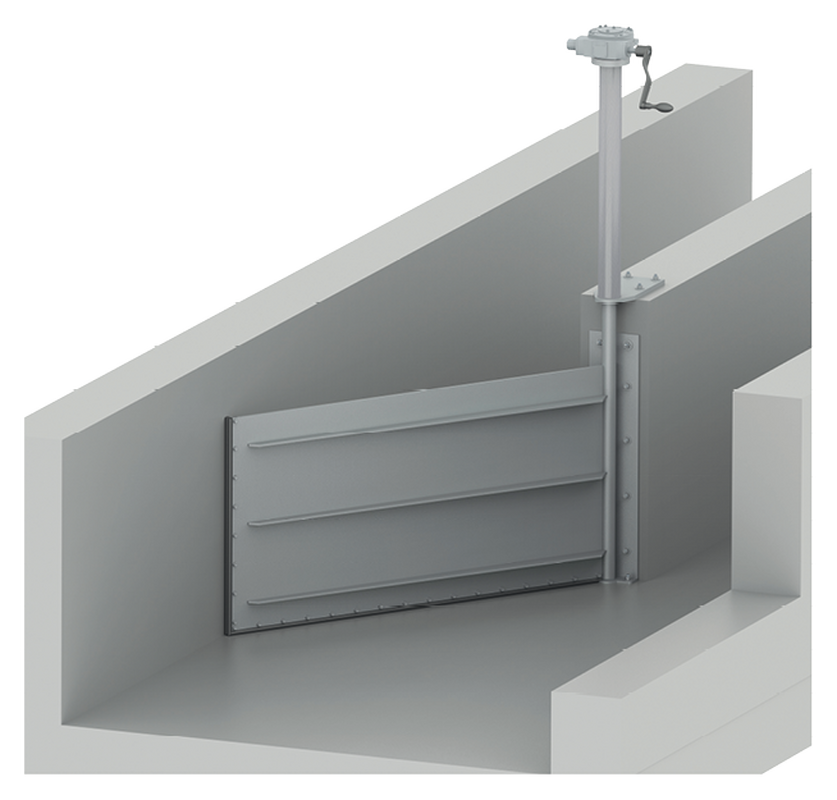

Verteilerzunge mit Antrieb im Drehpunkt
Typ WVZ

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Umlenken und Verteilen eines Wasserstromes in einem offenen Gerinne. Der Antrieb erfolgt im Drehpunkt über ein Schneckengetriebe.

Produktmerkmale

  • Rahmen zum Andübeln auf die Gerinnesohle bzw. an die Schachtwand
  • Verteilerzunge in Rotguss­buchsen gelagert
  • Abdichtung zum Gerinne über austauschbare Profildichtungen
  • Anströmung von vorne

Nennweiten

  • 300 x 300 mm – 2000 x 2000 mm
  • Grössere Abmessungen auf Anfrage

Abdichtung

  • Dichtheitsklasse 1 gemäss DIN 19569-4
  • Leckrate 8.1.81

Antriebe

Werkstoffe

  • Edelstahl 1.4301 (V2A)
  • Profildichtung EPDM
  • Andere Werkstoffe 8.1.80

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Werkstoffe



=



Zungenlänge



L

=

mm

Zungenhöhe



H

=

mm

Rinnentiefe



KT

=

mm

Schwenkbereich



W°

=

°

Bedienungshöhe



HB

=

mm

Max. Wasserspiegel



=

mWs

Fliessgeschwindigkeit



=

m/s

Antriebsart



=



Änderungen vorbehalten
