  8.1.12 Rinnen- und Kanalabsperrorgane

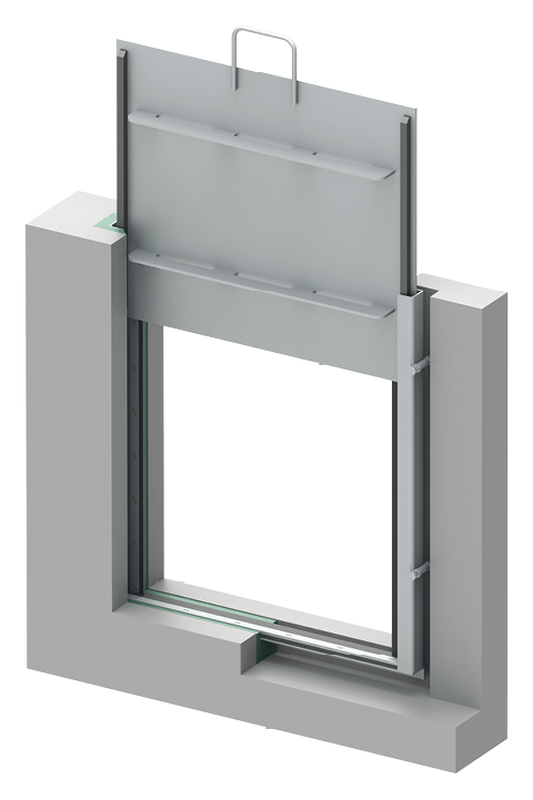

Steckschütz zum Eingiessen
Typ WSTS GE

Einfache Absperrarmatur mit Gleitleisten für kleinere, offene Gerinne. Wasserdruck auf Vorder- und Rückseite möglich.

Produktmerkmale

  • U-Profilrahmen zum Arretieren in umlaufender Aussparung und Verguss mit schwindarmem Beton
  • Dreiseitig umlaufende, austauschbare Profildichtung im Rahmen
  • Verpressung der Dichtung über Gleitleisten
  • 2 Handgriffe ab B = 800 mm
  • Nutfreier Sohldurchgang

Abdichtung

  • 3-seitig
  • Dichtheitsklasse 2 gemäss DIN 19569-4
  • Leckrate 8.1.81

Nennweiten

  • 200 x 200 mm – 1000 x 1000 mm
  • Grössere Abmessungen auf Anfrage

Plattenvarianten

  • T1: Platte mit Handgriff (LH = 100 mm)
  • T2: Platte mit Dreiecksausschnitt nach Kundenvorgabe
  • T3: Handgriff gekröpft
  • T4: 2 Handgriffe
  • T5: Verlängerter Handgriff LH > 100 mm

Werkstoffe

  • Edelstahl 1.4301 (V2A)
  • Profildichtung EPDM
  • Andere Werkstoffe 8.1.80



=




T

=




B

=

mm



KT

=

mm



H

=

mm



LH

=

mm



=

mWs



=

mWs
