Abwasser

  8.1.53 Rinnen- und Kanalabsperrorgane

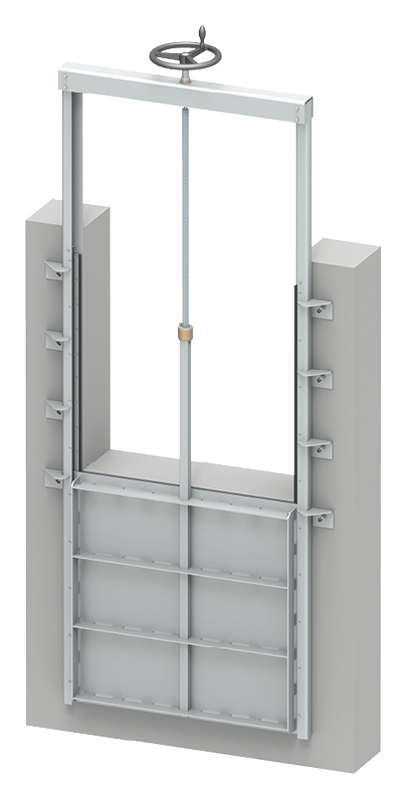

Absenkschütz
Typ WAS K

Absperrarmatur mit Keilpressung zur Wasserstandshöhenregulierung für offene Gerinne. AUF/ZU-Funktion. Wasserdruck auf Vorder- und Rückseite möglich.

Produktmerkmale

  • U-Profilrahmen mit Befestigungslaschen zum Andübeln an ebene Betonwand
  • Platte belastungsgemäss verstärkt
  • Seitlich und unten austauschbare Profildichtung auf Platte montiert
  • Verpressung der Dichtung über Keile
  • Wandabdichtung mittels selbstklebenden Neoprenstreifen
  • Antrieb über Trapezgewindespindel

Abdichtung

  • 3-seitig
  • Dichtheitsklasse 3 gemäss DIN 19569-4
  • Höhere Dichtheitsklasse auf Anfrage
  • Leckrate 8.1.81

Nennweiten

  • 200 x 200 mm – 2500 x 2500 mm
  • Grössere Abmessungen auf Anfrage

Antriebe

Werkstoffe

  • Edelstahl 1.4301 (V2A)
  • Profildichtung EPDM
  • Andere Werkstoffe 8.1.80



=




B

=

mm



KT

=

mm



H

=

mm



HB

=

mm



=

mWs



=

mWs



=



Änderungen vorbehalten
