Wasser

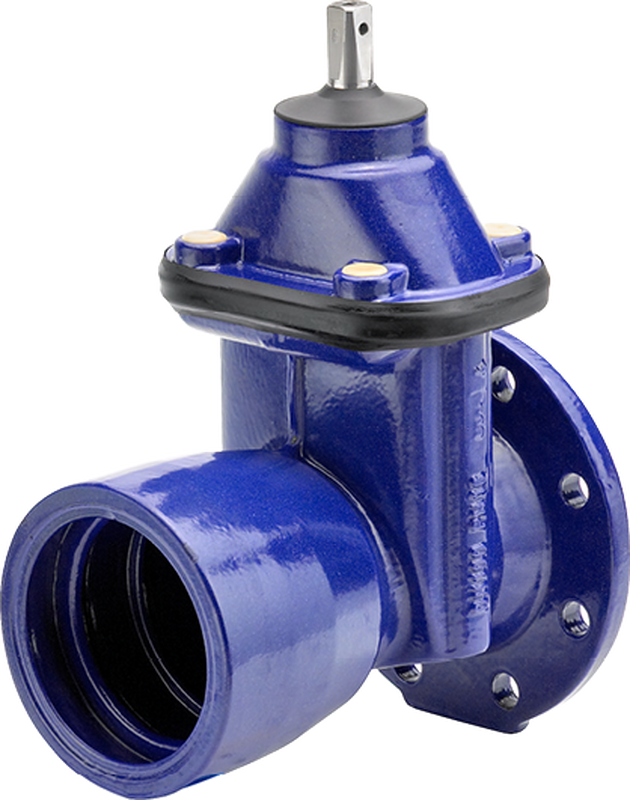

mit Flansch und Steckmuffe Novo-Sit
Typ 2004 FN
Artikel-Nr. |
DN |
PN |
FTE |
h1 |
D |
K |
I |
▢ a |
kg |
NPK-Nr. | DS (2D) | SA (2D) | VA (2D) | |
2004 80FN |
80 |
10/16 |
150 |
270 |
200 |
160 |
19 |
17 |
17.8 |
812.521 |
|
|
|
|
2004 100FN |
100 |
10/16 |
160 |
295 |
220 |
180 |
19 |
19 |
23.3 |
812.522 |
|
|
|
|
2004 125FN |
125 |
10/16 |
210 |
330 |
250 |
210 |
19 |
19 |
29.0 |
812.523 |
|
|
|
|
2004 150FN |
150 |
10/16 |
240 |
373 |
285 |
240 |
23 |
19 |
36.5 |
812.524 |
|
|
|
|
2004 200FN10 |
200 |
10 |
295 |
462 |
340 |
295 |
23 |
24 |
56.0 |
812.535 |
|
|
|
|
2004 200FN16 |
200 |
16 |
295 |
462 |
340 |
295 |
23 |
24 |
55.7 |
812.545 |
|
|
|
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäuse |
EN GJS-500-7/etec® |
2 |
Kopfstück |
EN GJS-500-7/etec® |
3 |
Verschlussmutter |
CuZn35Ni3Mn2AlPb |
4 |
Klemmstück |
CuZn35Ni3Mn2AlPb |
5 |
Spindelmutter |
CuZn36Pb2As |
6 |
Spindel |
X20Cr13 |
7 |
O-Ring |
EPDM W 270 |
8 |
O-Ring |
EPDM W 270 |
9 |
Sprengring |
X6CrNiTi1810 |
10 |
Dichtkeil |
EPDM W 270 |
11 |
Kopfdichtung |
EPDM W 270 |
13 |
Adapterkappe |
EPDM |
14 |
Kopfstück-Kantenschutz |
PVC |
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
Zeta | |
80 |
< 40 |
80 |
17 |
0.18 |
|
100 |
< 50 |
100 |
21 |
0.17 |
|
125 |
< 60 |
125 |
26 |
0.15 |
|
150 |
< 75 |
150 |
31 |
0.13 |
|
200 |
< 100 |
200 |
35 |
0.12 |
Alle Masse in mm - Änderungen vorbehalten
