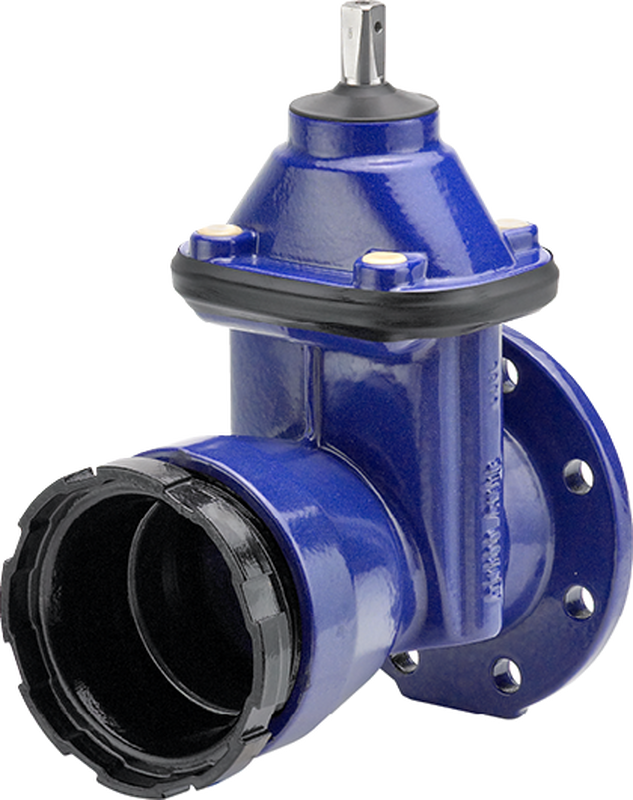

Wasser
mit Flansch und Schraubmuffe
Typ 2004 FU
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
PN |
FTE |
D |
h1 |
K |
I |
▢ a |
kg |
NPK-Nr. | DS (2D) | SA (2D) | VA (2D) | |
|
2004 40FU |
40 |
10/16 |
120 |
150 |
207 |
110 |
19 |
14 |
13.0 |
812.417 |
|
|
|
|
|
2004 50FU |
50 |
10/16 |
130 |
165 |
233 |
125 |
19 |
14 |
15.0 |
812.418 |
|
|
|
|
|
2004 80FU |
80 |
10/16 |
150 |
200 |
270 |
160 |
19 |
17 |
17.8 |
812.421 |
|
|
|
|
|
2004 100FU |
100 |
10/16 |
160 |
220 |
295 |
180 |
19 |
19 |
23.3 |
812.422 |
|
|
|
|
|
2004 125FU |
125 |
10/16 |
170 |
250 |
330 |
210 |
19 |
19 |
29.0 |
812.423 |
|
|
|
|
|
2004 150FU |
150 |
10/16 |
175 |
285 |
373 |
240 |
23 |
19 |
36.5 |
812.424 |
|
|
|
|
|
2004 200FU10 |
200 |
10 |
190 |
340 |
462 |
295 |
23 |
24 |
56.0 |
812.435 |
|
|
|
|
|
2004 200FU16 |
200 |
16 |
190 |
340 |
462 |
295 |
23 |
24 |
55.7 |
812.445 |
|
|
|

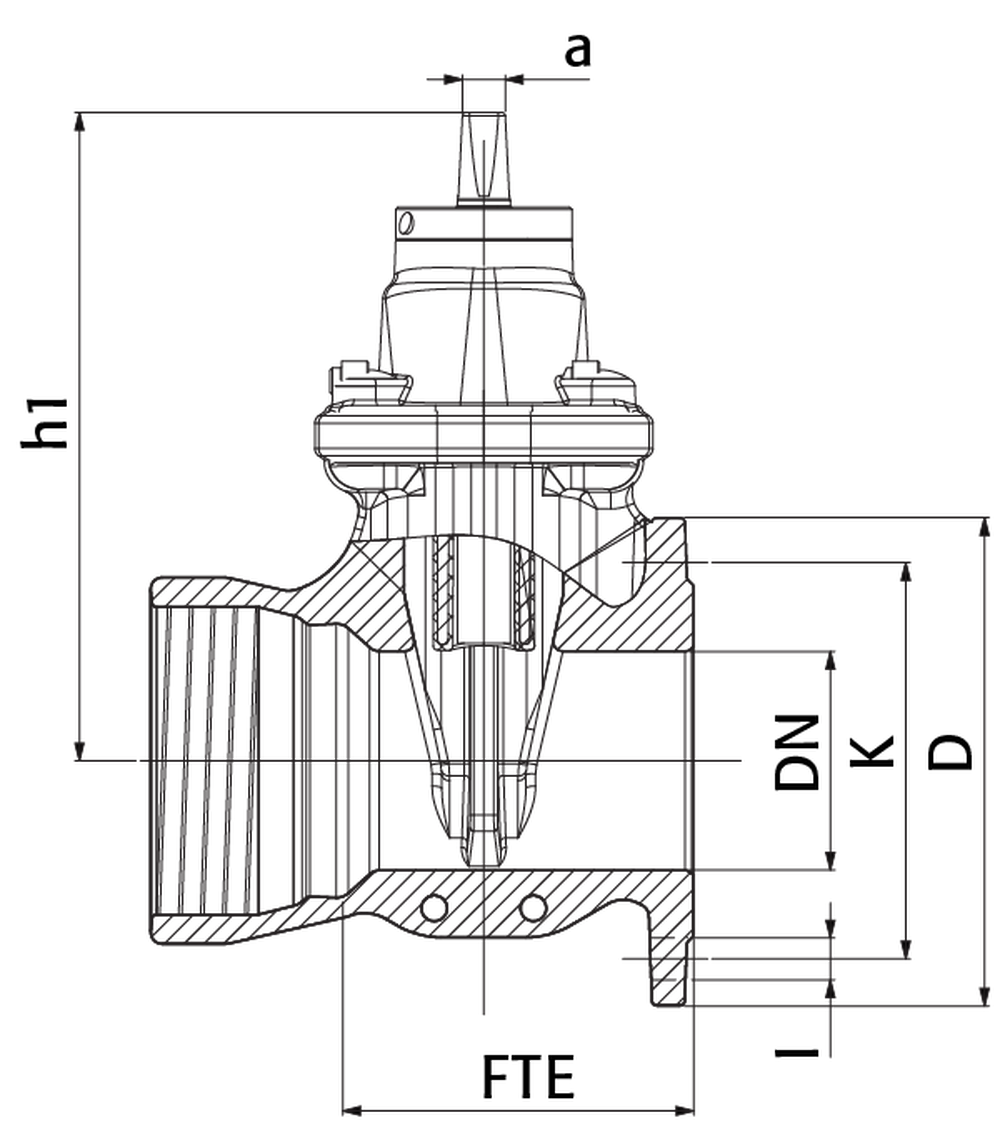

Werkstoffe und Konstruktion
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Gehäuse |
EN-GJS 500-7/etec® |
|
2 |
Kopfstück |
EN-GJS 500-7/etec® |
|
3 |
Verschlussmutter |
CuZn35NiMn2AlPb |
|
4 |
Klemmstück |
CuZn35NiMn2AlPb |
|
5 |
Spindelmutter |
CuZn35NiMn2AlPb |
|
6 |
Spindel |
X20Cr13 |
|
7 |
O-Ring |
EPDM W 270 |
|
8 |
O-Ring |
EPDM W 270 |
|
9 |
Sprengring |
X6CrNiTi1810 |
|
10 |
Dichtkeil |
EPDM W 270 |
|
11 |
Kopfdichtung |
EPDM W 270 |
|
12 |
Adapterkappe |
EPDM |
|
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
Zeta | |
|
40 |
< 30 |
40 |
11 |
0.31 |
|
|
50 |
< 40 |
50 |
13 |
0.25 |
|
|
65 |
< 40 |
65 |
14 |
0.20 |
|
|
80 |
< 40 |
80 |
17 |
0.18 |
|
|
100 |
< 50 |
100 |
21 |
0.17 |
|
|
125 |
< 60 |
125 |
26 |
0.15 |
|
|
150 |
< 75 |
150 |
31 |
0.13 |
|
|
200 |
< 100 |
200 |
35 |
0.12 |
Alle Masse in mm - Änderungen vorbehalten
