Wasser

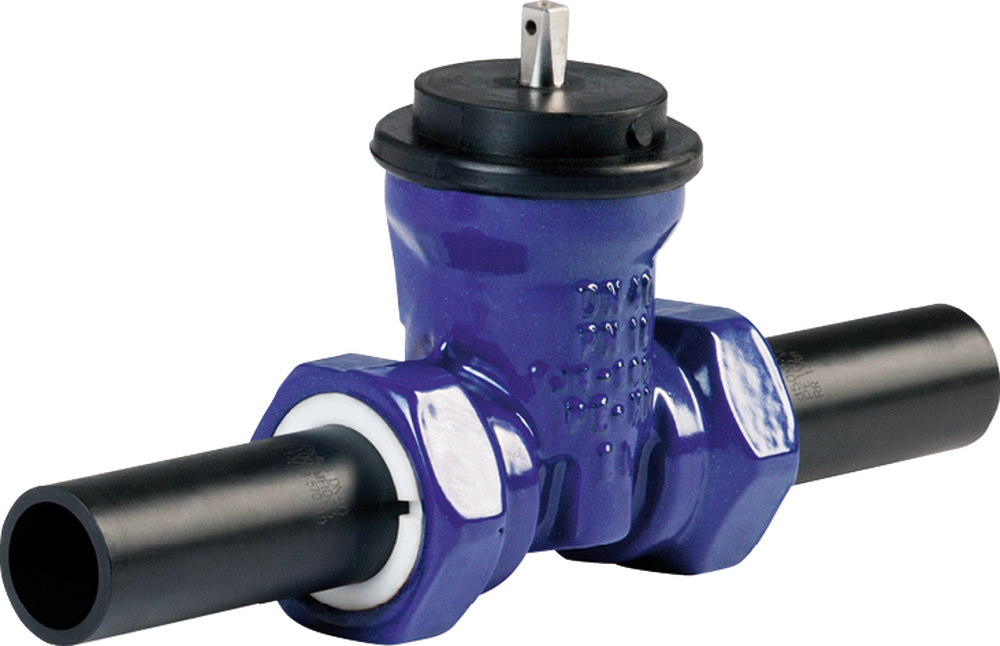

Schieber etec®
mit PE-Schweissenden
mit PE-Schweissenden
Typ 1004 PE
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
d |
PN |
L |
h1 |
▢ a |
kg |
NPK-Nr. | DS (2D) | SA (2D) | VA (2D) | |||
|
1004 32PE |
25 |
32 |
16 |
345 |
132.5 |
12 |
3.3 |
813.211 |
|
|
|
|||
|
1004 40PE |
32 |
40 |
16 |
371 |
151.5 |
12 |
6.0 |
813.212 |
|
|
|
|||
|
1004 50PE |
40 |
50 |
16 |
418 |
151.5 |
12 |
6.2 |
813.213 |
|
|
|
|||
|
1004 63PE |
50 |
63 |
16 |
421 |
178.5 |
12 |
8.3 |
813.214 |
|
|
|

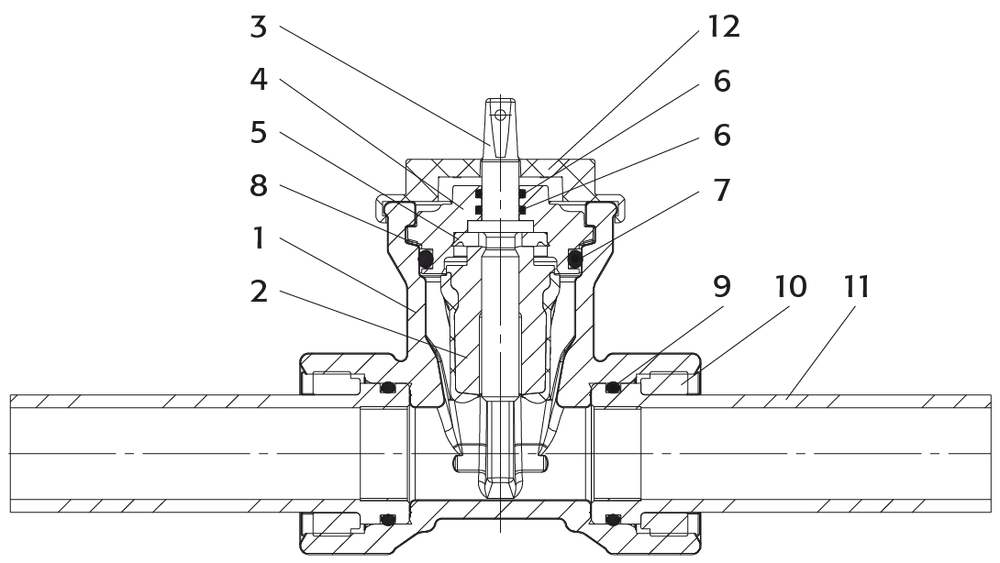

Werkstoffe und Konstruktion
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Gehäuse |
EN-GJS 500-7/etec® |
|
2 |
Dichtkeil |
EPDM W270 |
|
3 |
Spindel |
X20Cr13 |
|
4 |
Bajonett |
CuZn35Ni3M2AIPb |
|
5 |
Klemmstück |
CuZn35NiMn2AlPb |
|
6 |
O-Ring |
EPDM W 270 |
|
7 |
O-Ring |
EPDM W 270 |
|
8 |
Gleitscheibe |
PE - LD |
|
9 |
O-Ring |
EPDM W 270 |
|
10 |
Gewindering |
POM |
|
11 |
PE-Schweissende |
HDPE MRS 100 |
|
12 |
Adapterkappe |
EPDM |
|
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung | ||
|
25 |
< 20 |
25 |
6.25 |
||
|
32 |
< 20 |
32 |
8.00 |
||
|
40 |
< 25 |
40 |
10.00 |
||
|
50 |
< 30 |
50 |
12.50 |
Alle Masse in mm - Änderungen vorbehalten
